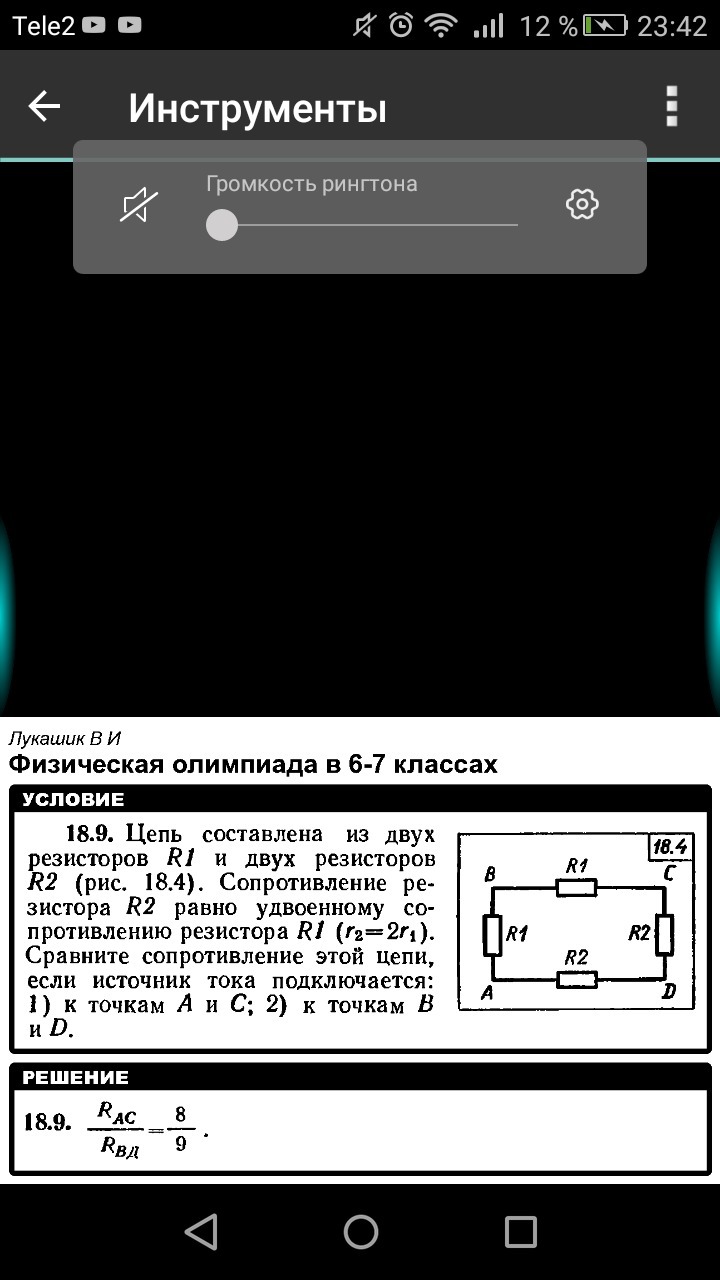

Цепь составлена из двух резисторов R1 и двух резисторов R2 (рис. 18.4). Сопротивление резистора R2 равно удвоенному сопротивлению резистора R1 (r2 = 2r1). Сравните сопротивление этой цепи, если источник тока подключается: 1) к точкам A и С; 2) к точкам B и D.

1/Rac=1/(2*R1)+1/(2*R2)=1/(2*R1)=1/(4*R1)=3/(4*R1)⇒Rac=4*R1/31/Rbd=1/R12+1/R12=2/R12=2/(3*R1)⇒Rbd=1,5*R1.Ответ: Rac=4*R1/3. Rbd=1,5*R1.
