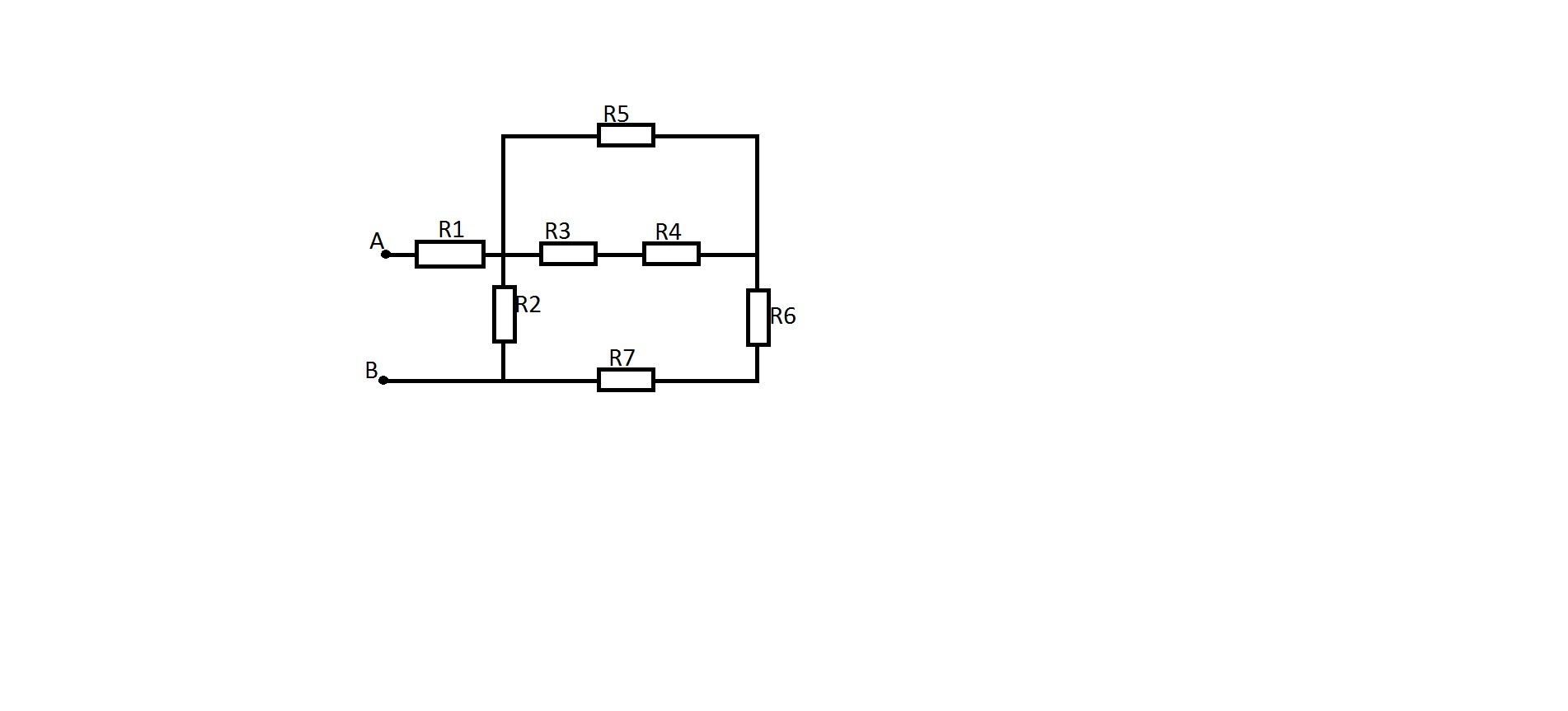

найти распределение токов и напряжений в цепи если известно что мощность R4=20 Вт R3=4 Вт, сопротивление R1=40 Ом,R2=20 Ом,R3=4 Ом, R5=12 Ом,R6=8 Ом,R7=4 Ом.

P=I²R     P3=I²R3     P4=I²R4  токи одинаковы- последовательное соединение  I²=P3/R3   I²=4/4=1   I=1 A   U3=R3*I=4*1=4 B   U4=P4/I=20/1=20 B    U5=U3+U4=4+20=24 B     I5=U5/R5=24/12=2 A                                     U267=U5=24 B                 I2=I6=I7=24/R267=24/32=0.75 A  I1=I5+I+I267   I1=2+1+0.75=3.75 A       U1=R1I1=40*3.75=150 BUo=U1+U5=150+24=174 B
