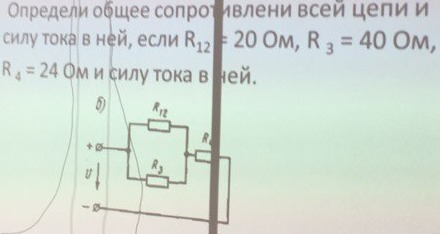

• Помогите, пожалуйста, найти силу тока в цепи. Не могу понять, что обозначает напряжение на данном рисунке.

    question img

Ответы 1

  • Общее сопротивление цепи равно сумме сопротивлений:                   R = R₁₂₊₃ + R₄1/R₁₂₊₃ = 1/R₁₂ + 1/R₃ = 1/20 + 1/40 = 3/40R₁₂₊₃ = 40/3 = 13 1/3 (Ом)R =  R₁₂₊₃ + R₄ = 13 1/3 + 24 = 37 1/3 (Ом)Так как значение напряжения в цепи неизвестно, то сила тока в цепи:                   I =  U/R = U/(37 1/3) = 3U/112
    • Автор:

      salmalynn
    • 5 лет назад
    • 0
