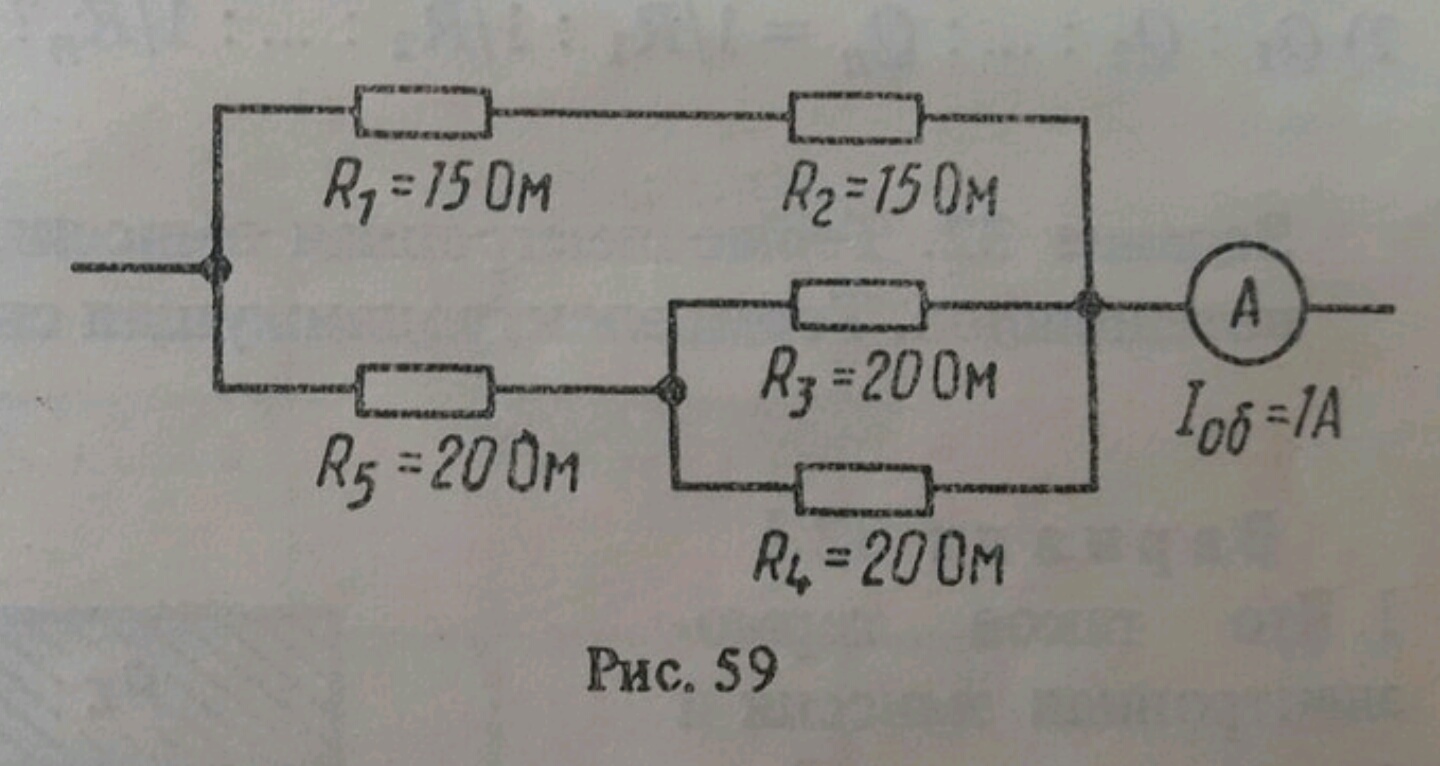

По данным рис. 59 определить количество теплоты, которое выделится в цепи за 20 мин.

Сопротивление верхней ветки цепи R5=R1+R2; R(5)=15+15=30 ОмСопротивление нижней ветки цепи R6=R5+(R3*R4)/(R3+R4);R6=20+20*20/(20+20)=30 Ом;Rобщ=R5*R6/(R5+R6); Rобщ=30*30/(30+30)=15 ОмQ=I²Rt; t=20*60=1200 с;Q=1²·15·1200=18000 Дж=18 кДжОтвет: Q=18 кДж
