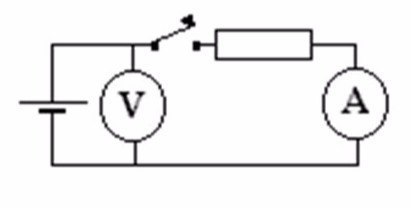

В данной цепи (см.рисунок) вольтметр показывает:
1) ЭДС источника тока
2) 0 В
3) напряжение на внешнем участке цепи
4) напряжение на внутреннем участке цепи

Ответ: 1Вольтметр показывает ЭДС, т.к. ток через источник ЭДС не идет, соответственно и напряжение на внутреннем сопротивлении не падает.
