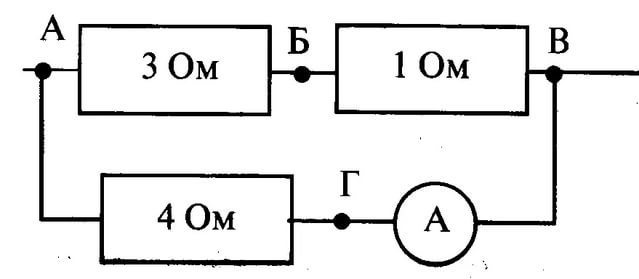

  • В цепи, изображенной на рисунке амперметр показывает силу тока 2 А. К Каким точкам нужно подключить вольтметр, чтобы его показания были равны 6 В?
    1)АБ
    2)АВ
    3)БВ
    4)БГ

    question img

Ответы 1

  • Напряжение на сопротивлении в 4 Ом равно:U_4=I_4R_4=2*4=8BU_4=U_1_,_3=8B\\ I_1=I_3= \frac{U_1_,_3}{R_1_,_3}= \frac{U_1_,_3}{R_1+R_3}= \frac{8}{1+3}=2A\\ U_1=I_1R_1=2*1=2B U_3=I_3R_3=2*3=6B Следовательно чтобы вольтметр показывал 6В, он должен измерять напряжение на резисторе с сопротивлением 3 Ом.Ответ: 2

    • Автор:

      jenna67
    • 5 лет назад
    • 0
