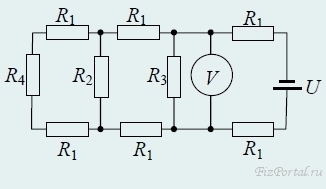

В схеме, приведенной на рис. R1 = 1 Oм, R2 = 2 Oм, R3 = 3 Oм, R4 = 4 Oм, U = 50 В. Какое напряжение покажет вольтметр? Определить мощности, выделяющиеся на резисторах R1

Упрощаем схему: Заменяем резисторы R1,R4,R1 на  R01=R1+R4+R1=6 Ом; R01,R2=(1/6+1/2)⁻¹=1.5 Ома; Делаем то же самое дальше.R02=R1+R01+R1=1.5+2=3.5 Ома;R02,R3=(1/3+1/3.5)⁻¹=21/13 Ом;По закону Ома I=U/R; I=50/(21/13+R1+R1)=650/47 АU=IR;U(на вольтметре)=I*R02,R3=(650/47)*21/13≈22.34 ВОтвет: U(на вольтметре)≈22.34 В
