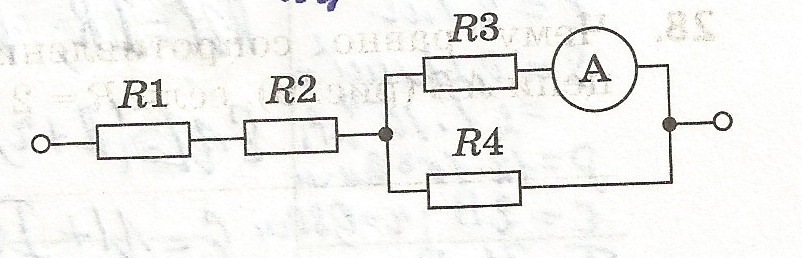

На рисунке 12 изображён участок цепи, содержащий резисторы сопротивлениями R1 = 1 Ом, R2 = 4 Ом, R3 = 2 Ом, R4 = 3 Ом. Амперметр показывает силу тока 6 А. Определите общее сопротивление участка цепи, силу тока и напряжение на каждом резисторе.

R34=R3*R4/(R3+R4)=2*3/(2+3)=1.2 ОмRo=R1+R2+R34=1+4+1.2=6.2 ОмU3=U4=I3*R3=6*2=12 BI4=U4/R4=12/3=4 AIo=I1=I2=I3+I4=6+4=10 AU1=I1*R1=10*1=10 BU2=I2*R2=10*4=40 BUo=Io*Ro=10*6.2=62 B   (или 10+40+12=62 В)=======================================
