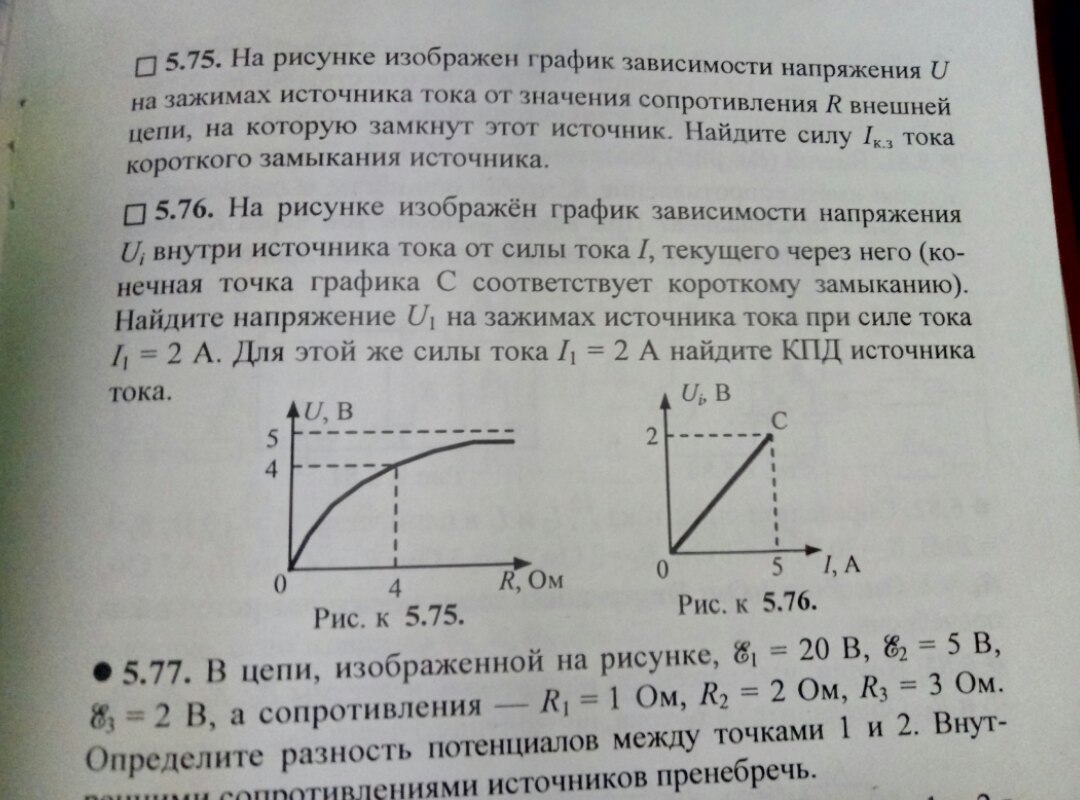

На рисунке изображен график зависимости напряжения внутри источника тока от силы тока текущего через него
5.76 вся задача на фото.

Кпд в ответах 60%

Ik=E/r    E=2 Br=E/Ik=2/5=0,4 ОмE-U=I*rU=E-I*r=2-2*0,4=1,2 BR=U/I=1,2/2=0,6 Омкпд=r*100%/(R+r)=0,4*100%/(0,6+0,4)=40%
