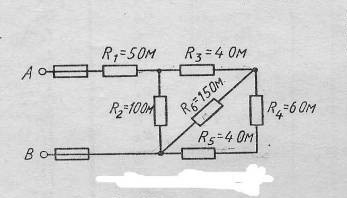

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Индекс тока или напряжения совпадает с индексом рези-стора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относи-тельно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом ре-зисторе; 4) расход электрической энергии цепью за 10 ч. Если J4,5=6А и выключается из схемы
R3.
