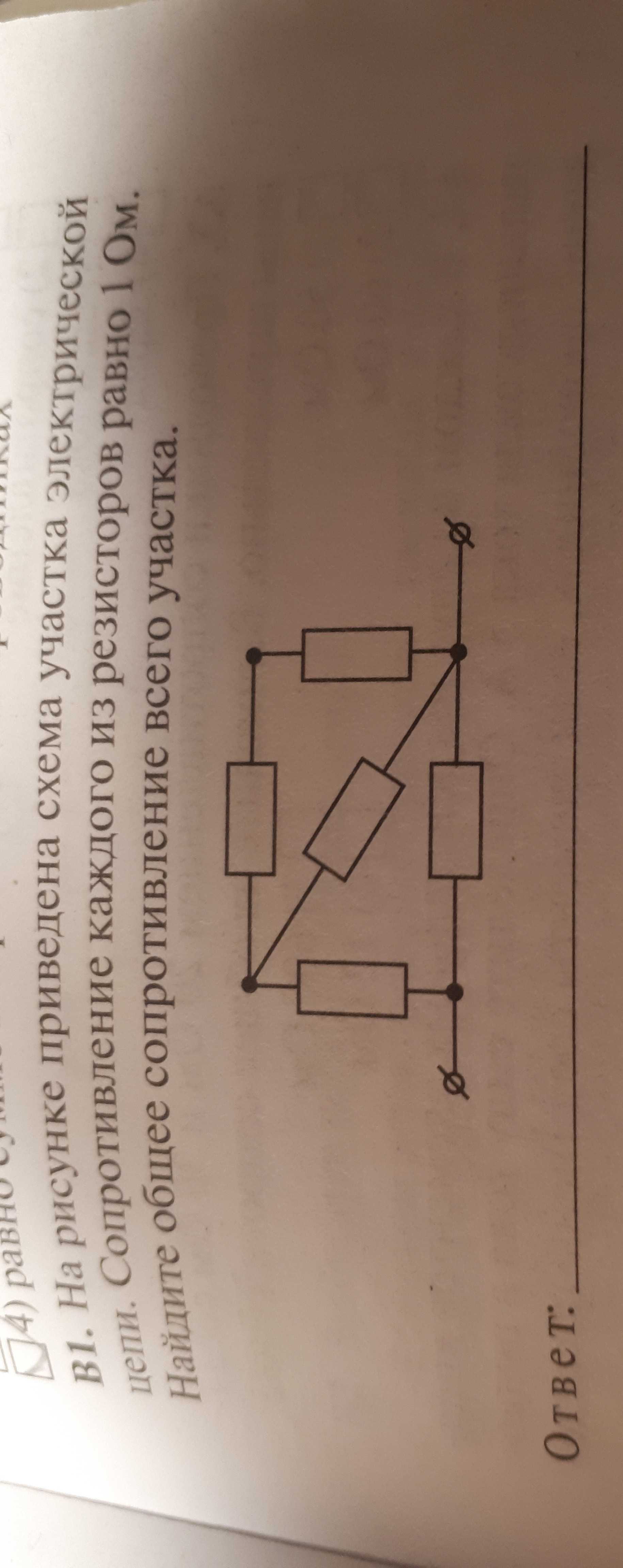

на рисунке приведена схема участка электрической цепи. Сопротивление каждого из резисторов 1 ом. найдите общее соаротивление всего участка

а решение

Резисторы без обозначений . Закон один последовательное и паралельное соединение.

1. по рис. два резист. сложим бедет 1+1=2

При даном соединении Rобщ=0.625омВерхние резисторы последовательно :1ом +1ом=2омпаралельно 2ом и 1ом: получаем 2*1/2+1=2/3=0.666омпоследовательно 1ом и 0.66ом: получаем 1+0.666=1.666омпаралельно 1.66ом и 1ом : получаем 1.666*1/1.666+1=1.66/2.666=0.625
