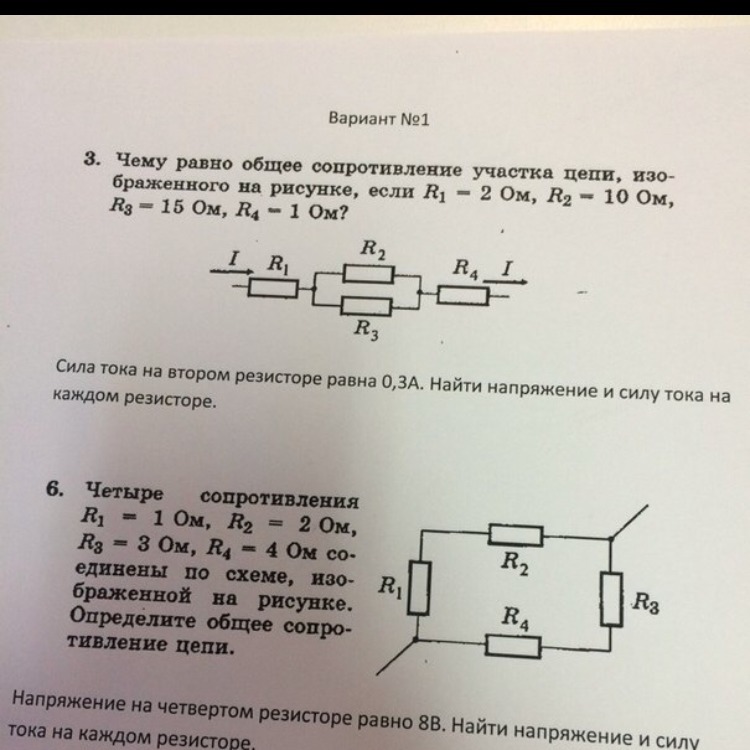

чему равно общее сапротивление участка цепи изображенного на рисунке если р1= 2 ОМ р2=10 ОМ р3=10 ОМ р4=1 ОМ

Дано:R1 = 2 ОмR2 = 10 ОмR3 = 15 ОмR4 = 1 ОмI2 = 0,3 АНайти: 1) R общ - ?2) U1, U2, U3, U4, I1, I3, I4 - ?Решение:1) R общ = R1 + R23 + R41/R23 = 1/R2 + 1/R3 1/R23 = 1/(10 Ом) + 1/(15 Ом) = 3/(30 Ом) + 2/(30 Ом) = 5/(30 Ом)R23 = 30 Ом/5 = 6 ОмR общ = 2 Ом + 6 Ом + 1 Ом = 9 Ом2) U2 = I2 × R2 U2 = 0,3 А × 10 Ом = 3 ВU2 = U3=> I3 = U2/R3I3 = 3 В/15 Ом = 0,2 АI1 = I23 = I4I1 = I4 = 0,5 АU1 = I1 × R1 = 0,5 А × 2 Ом = 1 ВU4 = I4 × R4 = 0,5 А × 1 Ом = 0,5 ВПроверка:I общ = U общ/R общU общ = U1 + U23 + U4U общ = 1 В + 3 В + 0,5 В = 4,5 ВI общ = I1 = I23 = I4 = 0,5 А0,5 А = 4,5 В/9 Ом0,5 А = 0,5 А
