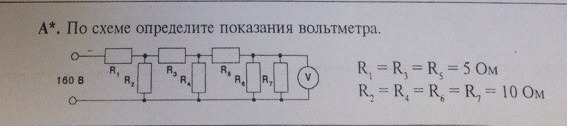

по схеме(во вложении) определить показания вольтметра

по схеме(во вложении) определить показания вольтметра
- Предмет:
  Физика
- Автор:
  wesleyvdoa
- 6 лет назад

Ответы 1

R6=R7r567=R5+(R6/2)=5+(10/2)=10 ОмR4=r567r34567=R3+R4/2=5+5=10R2=r34567r1234567=R1+R2/2=5+10/2=10 OмIr1=U/r1234567=160/10=16AUr2=U-R1*Ir1=160-80=80VIr3=Ur2/r34567=80/10=8AUr4=Ur2-Ir34567*R3=80-8*5=40VIr567=Ur4/r567=40/10=4AUr67=Ur4-Ir567*R5=40-5*4=20Vответ напряжение на вольтметре 20 вольт
- Автор:
  aliceumyy
- 6 лет назад
- 0
