• Помогите!!! С дано и полным решением!!!

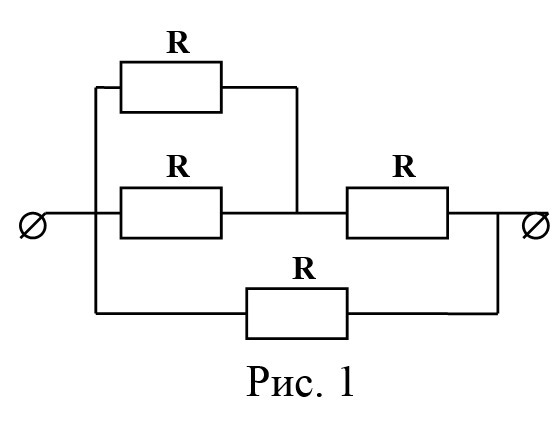

    Определите сопротивление цепи (Рис. 1), изображенной на рисунке. Сопротивление каждого резистора 5 Ом.

    Из проволоки сопротивлением 4 Ом спаяли квадрат. Определите сопротивление между двумя соседними вершинами квадрата.

    Последовательно с электрической лампой включен реостат. Начертите схему цепи и определите сопротивление реостата и лампы, если напряжение на зажимах цепи 12 В. Вольтметр, подключенный к реостату, показывает 8 В. Сила тока в цепи 80 мА.

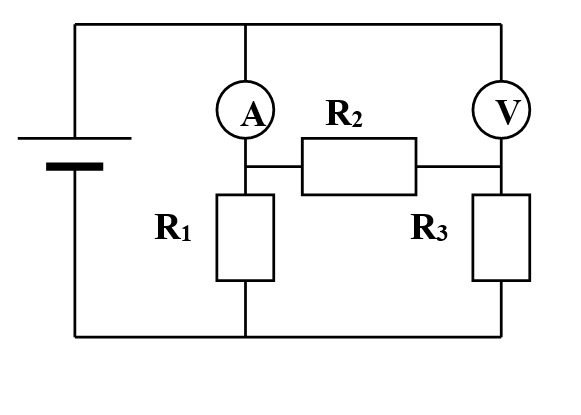

    Найти показание амперметра в схеме на рисунке 2, если вольтметр показывает 6 В. Сопротивления резисторов R1 = R3 = 1 Ом, R2 = 2 Ом. Измерительные приборы можно считать идеальными.

    Начертите схему следующей электрической цепи: три последовательно соединенных элемента питают током две параллельно соединенные электрические лампы; у каждой лампы свой ключ.

    (Вторая картинка к 4 задаче)

    question img
    question img

Ответы 1

  • 1.2Rпаралельно дают 2.5ом, далее +R=5ом, 2.5+5=7.5омтеперь стоят паралельно 7.5 и 5ом=7.5*5/7.5+5=3омответ: сопрот.цепи 3ом3.Найти Rреос.-? Rл-?  Реш: находим R цепи: Rц=U/I=12/0.08a=150омна лампе будет 4в , на реостате -8вRреос.=U/I=8/0.08=100омRл=4/0.08=50ом4.находим ток через R2: I2=U2/R2=6в/2ом=3аєтот же ток идёт черезR3, значит там 6в и тут3*1ом=3в, всего9в.Эти же 9в приложены к R1: I1=U/R1=9в/1ом=9аЧерез амперметр идёт 3+9=12а.5.
    answer img
