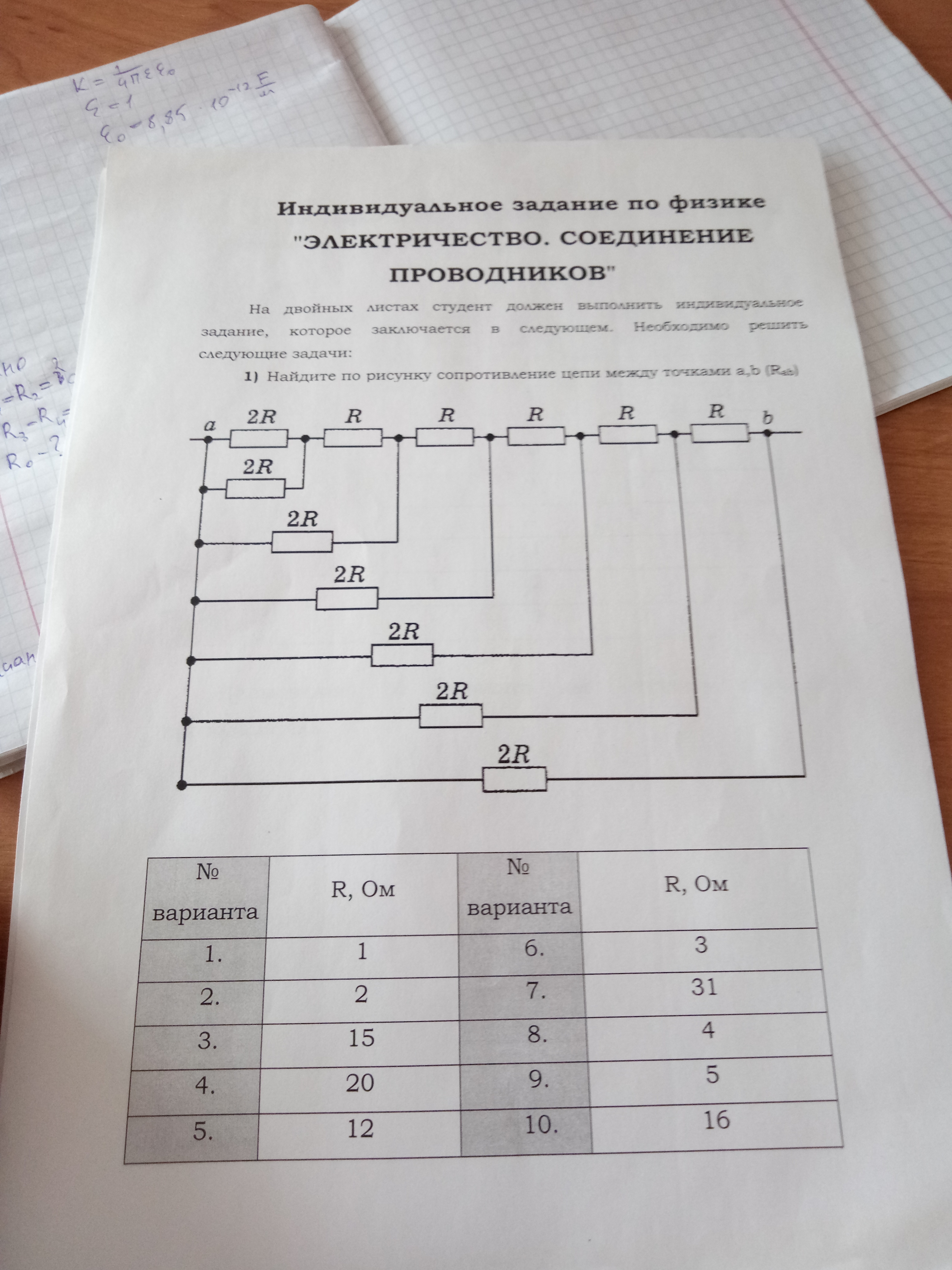

Найдите по рисунку сопротивление цепи между точками a, b ( 4 вариант)

Можешь более подробно объяснить??

http://www.imageup.ru/img22/3016789/12.jpg по рисунку

красным - резисторы соединены параллельно и они одинаковы , то и сопротивление R/2. Далее последовательно к ним (синим цветом) еще один резистор. каждая последующая цепь (салатовым) подключаем 2*R в параллель и последовательно R. И в последнем случае только в параллель 2*R. (отделено темно зеленым)

Спасибо огромное!

2R/2+R=2R первые левые три резистора 2R/2+R=2R затем каждая последующая цепьи так далеев конце2*R/2=RОбщее сопротивление всей цепи а-b = R=20 Ом (4 вариант)
