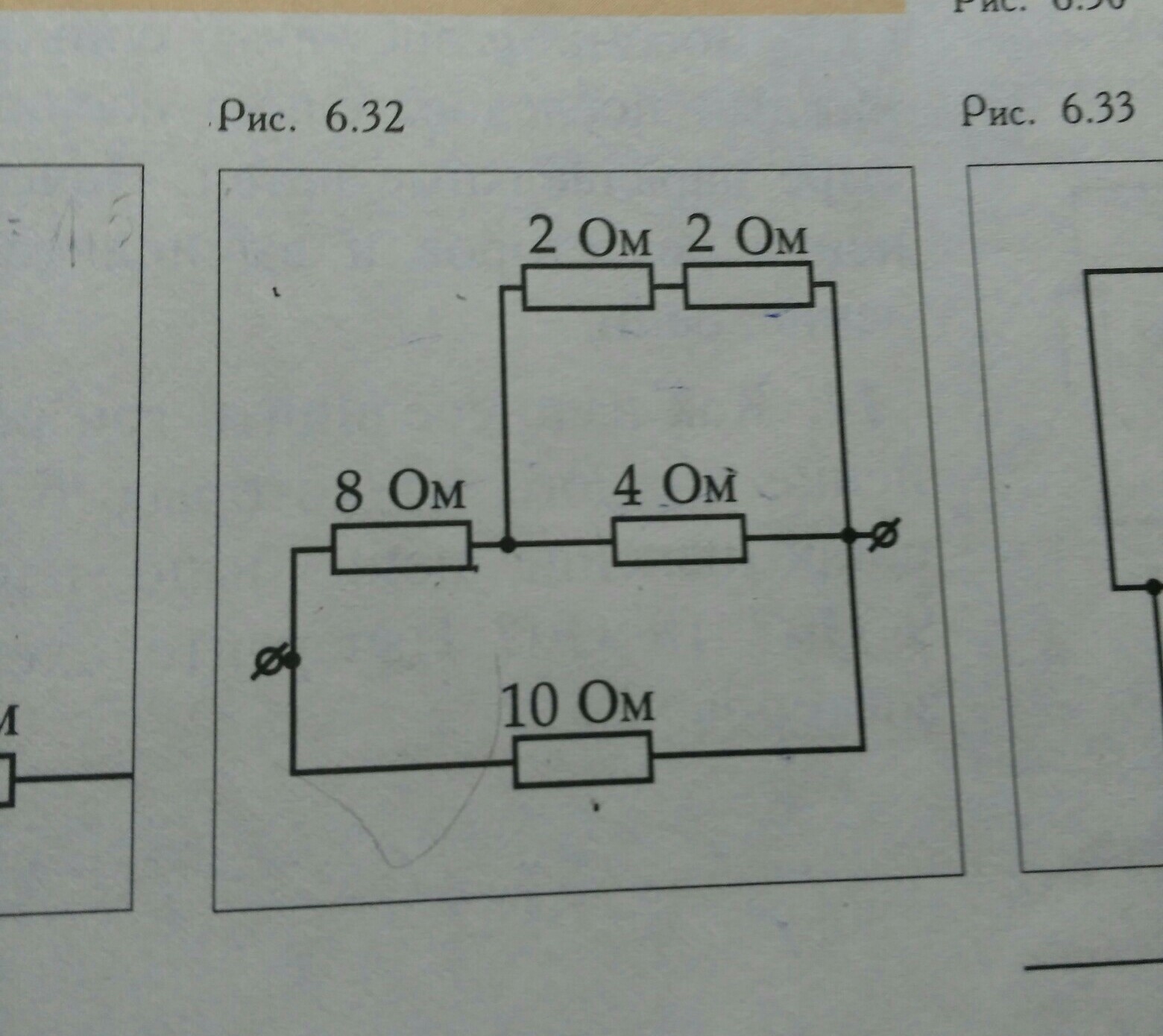

• вычислите полное сопротивление цепи, схема которой изображена на рисунке

    question img

Ответы 1

  • R двух верхних резисторов рано 2+2=4 Ом (т. к. они соединены последовательно)Вместе с резистором(4 Ом), они образуют сопротивление 1/R=1/4+1/4=1/2(параллельное соединение), отсюда R=2 Ом.Следом R этих резисторов с сопротивлением резистора(8 Ом), общее R будет равно 2+8=10 Ом(последовательное).И наконец, найденное R с  сопротивлением последнего резистора(10 Ом) 1/R=1/10+1/10=1/5, отсюда общее R всей цепи =5 Ом.Ответ: R=5 Ом
