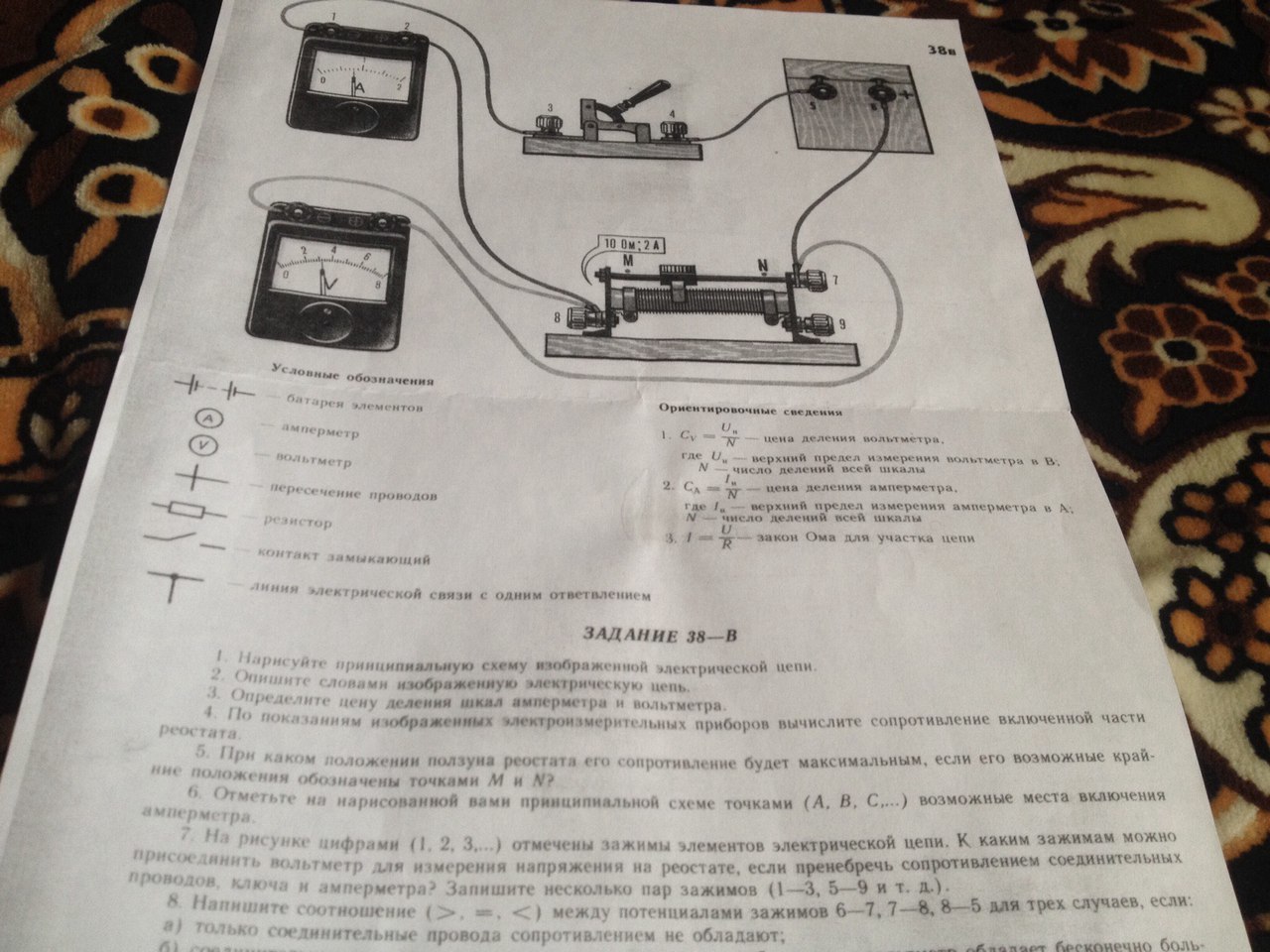

1.Нарисуйте принципиальную схему изображенной электрической цепи
2.Опишите словами изображеную электрическую цепь
3.Определите цену деления шкал амперметра и вольтметра
4.По показаниям изображенных электроизмерительных приборов вычеслите сопротивление включеной части реостата
5.При каком положение ползуна реостата его соопротивление будет максимальным если его возможные крайние положения обозначены М И N?

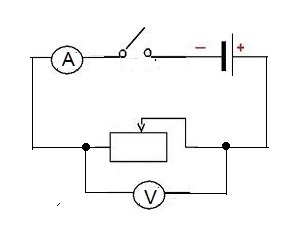

1) Схема в приложении2) К источнику постоянного тока последовательно подключены ключ, амперметр и реостат. Параллельно к реостату подключен вольтметр.3) Цена деления:для амперметра 0, 1 А;для вольтметра   0, 2 В.4) R = U/I = 3, 2 / 0,8 = 4 Ом5) Максимальное Rmax = 10 Ом (точка N)
