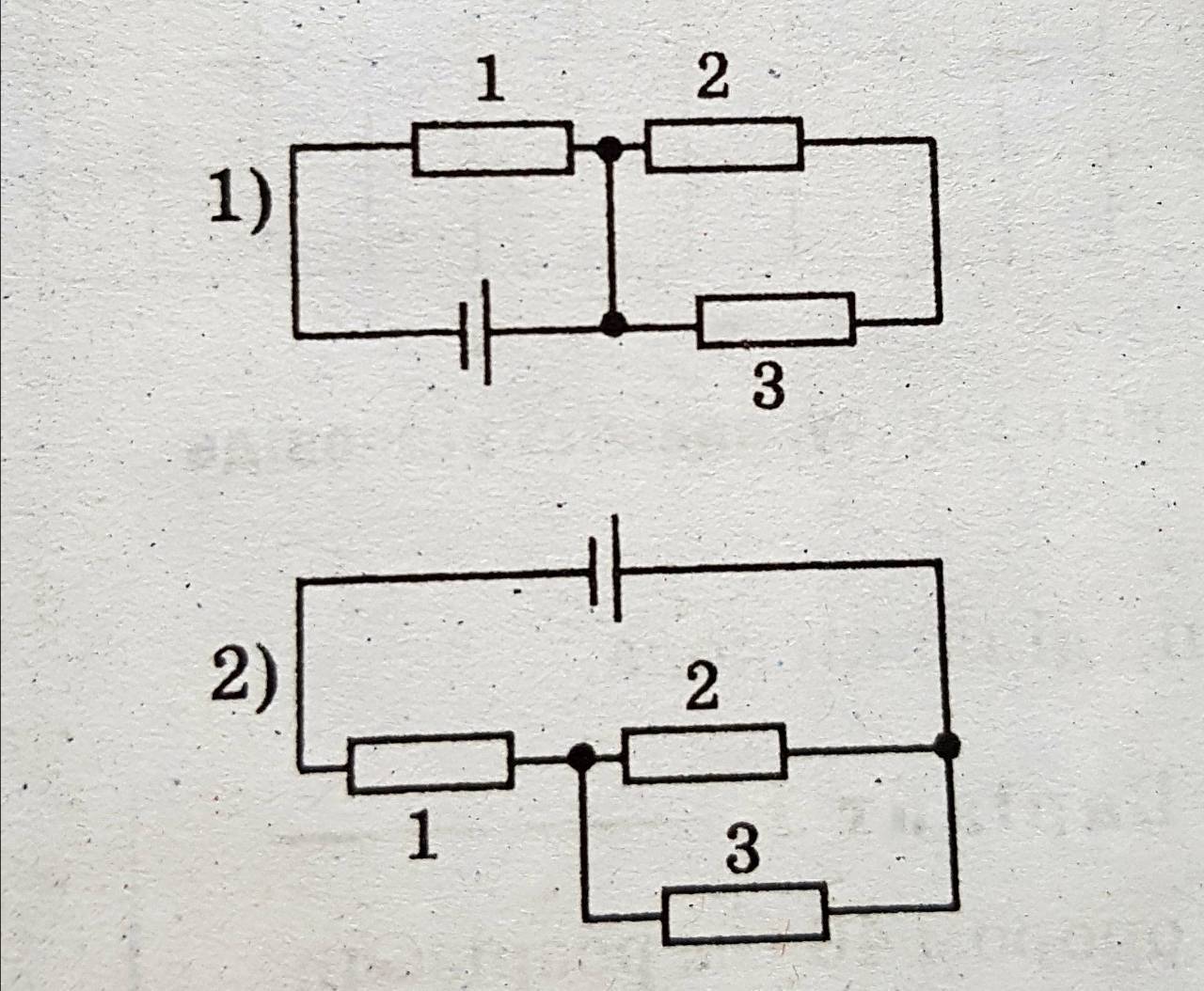

Укажите на каждом из рисунков способ соединения между собой резисторов: второй и третий.

А) на первом рисунке параллельно, на втором - последовательно
Б) на первом рисунке последовательно, на втором - параллельно
В) на первом и втором рисунках последовательно
Г) на первом и втором рисунках параллельно

правильный ответ - б

1) Как бы объяснить..допустим, у нас есть провод от точки до точки (на рисунке они вон по середине), мы видим, что на этой проводе, от начала до конца, подключены эти резисторы. Идут без разделения провода, просто друг за другом - соединение последовательное2) Возьмём те же точки и уже видим, что один провод из точки идёт на резистор 2, а другой провод на резистор 3, один провод, который шёл от источника тока разошёлся в 2 стороны так, что 2 и 3 резисторы не соединены так, как на первом рисунке - соединение параллельноОтвет: Б
