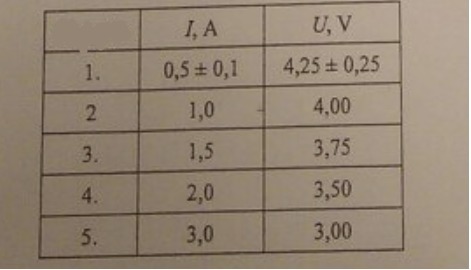

Определив ЭДС батареи и внутреннее сопротивление, учение отключил батарею через реостат,Определил силу тока текущую в цепи и напряжение батареи на клеммах. Измерение он повторил несколько раз с разным положение ползунка реостата. Данные измерений приведены в таблице.
1) Нарисуйте схему подключения.
2) Вычислите внутреннее сопротивление батареи.
3) Вычислите ЭДС батареи.
4) Вычислите максимальную силу тока,которую можно получить с помощью этой батареи.

Схема в приложении===Берём из таблицы данные напряжения и токаI1=0.5 A      U1=4.25 B     I2=3.0 A    U2=3.0 B===E=U1+I1*r=U2+I2*rr=(U2-U1)/(I1-I2)=(3.0-4.25)/(0.5-3.0)=0.5 ОмE=3.0+3.0*0.5=4.5 BМаксимальный ток при коротком замыканииIкз=E/r=4.5/0.5=9 A=================
