По с норм объяснением, а не с скопированым с пятерки
- Предмет:
  Физика
- Автор:
  miloayala
- 6 лет назад

Ответы 1

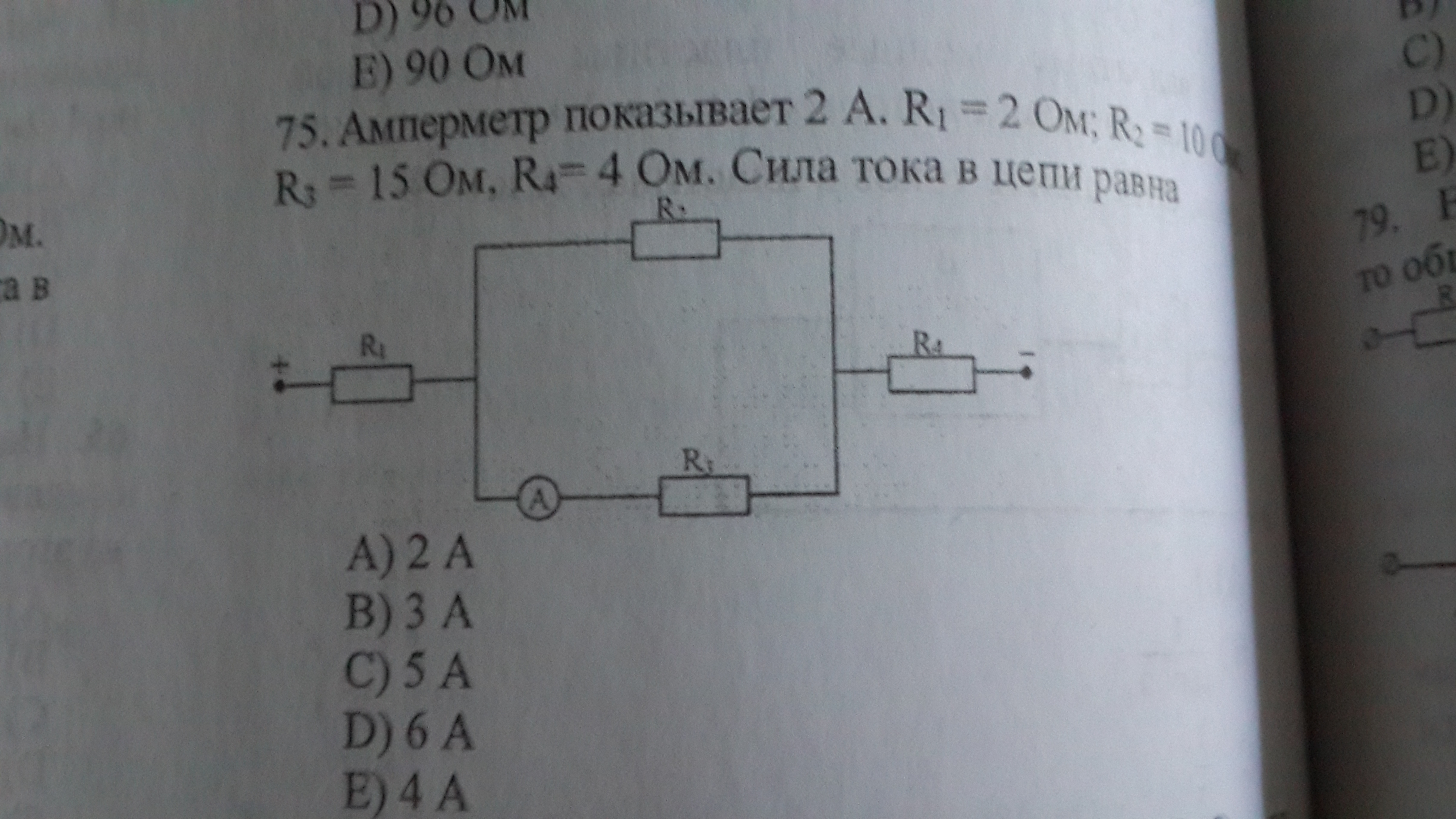

75. При попадании на участок с параллельным соединением резисторов ток делится в отношении, обратном отношению сопротивлений. Это следует из равенства напряжений $U=I_2R_2=I_3R_3; I_2=\frac{R_3}{R_2} *I_3=1.5*2=3$
Тогда сила тока в цепи $I=I_2+I_3=2+3=5$

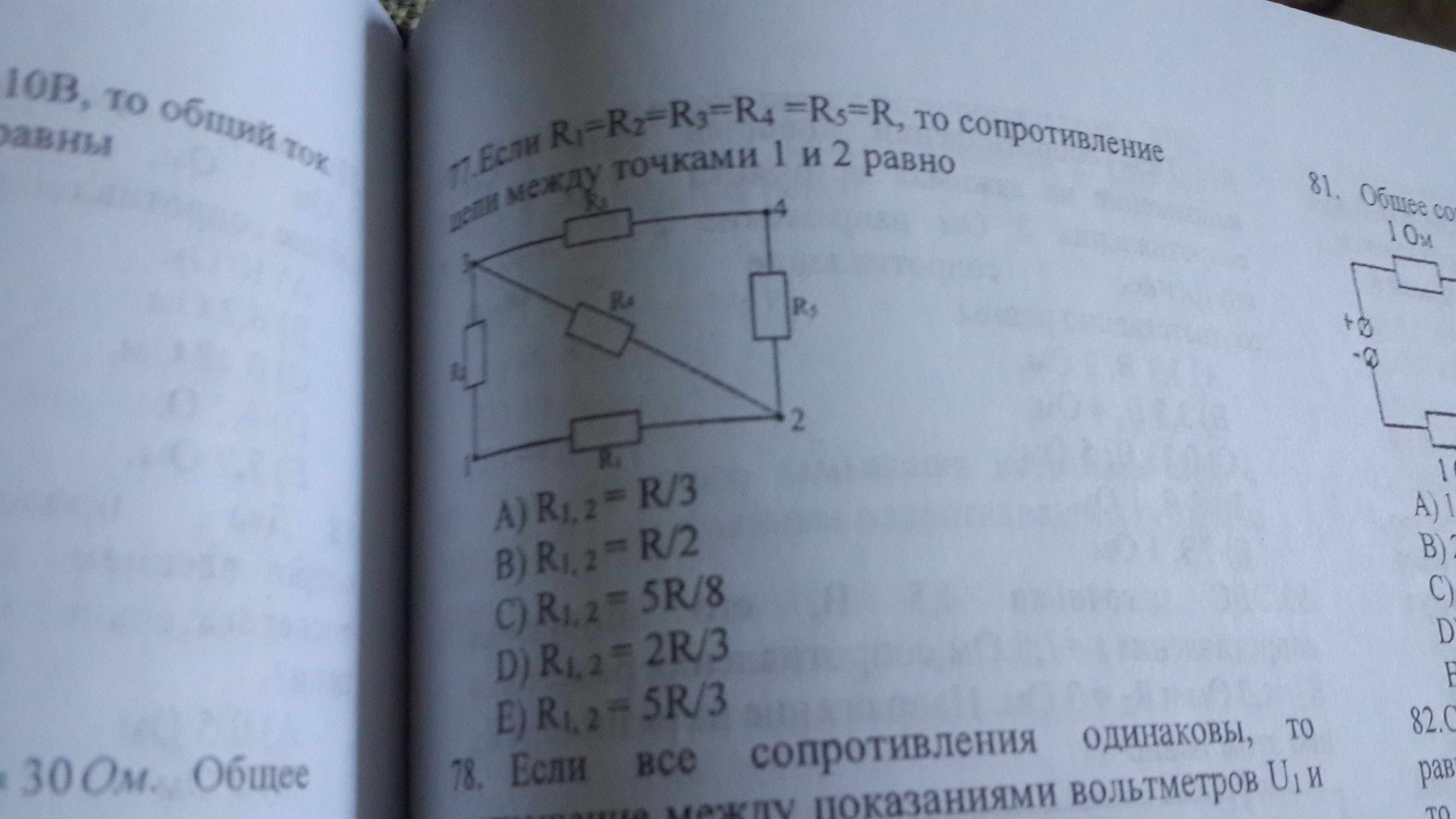

77. На картинке плохо видны номера резисторов, но самый верхний (третий вроде) соединен последовательно с пятым, т.е. общее сопротивление 2R. Эта система соединена параллельно с диагональным резистором, т.е. общее $\frac{R*2R}{R+2R} =\frac{2}{3} R$ . Все это соединено с левым последовательно, $\frac{2}{3} R+R=\frac{5}{3} R$ . Наконец, все соединено с нижним резистором параллельно
$(5/3R*R)/(5/3R+R)=\frac{5}{8} R$
- Автор:
  ashley23
- 6 лет назад
- 0
