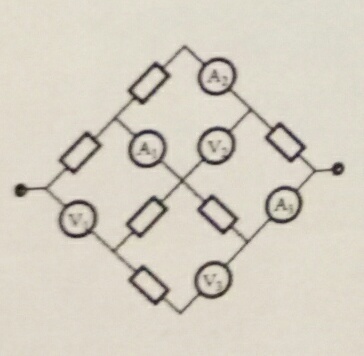

Три амперметра и три вольтметра включили в цепь как показано на рисунке. Нужно найти их показания, если на цепи подано напряжение 50В. Сопротивления всех резисторов одинаковы и равны 10 Ом. Все приборы идиальные

Три амперметра и три вольтметра включили в цепь как показано на рисунке. Нужно найти их показания, если на цепи подано напряжение 50В. Сопротивления всех резисторов одинаковы и равны 10 Ом. Все приборы идиальные
- Предмет:
  Физика
- Автор:
  georgiagregory
- 6 лет назад

Ответы 4

Видно браузер мой шалит.
- Автор:
  rivernorman
- 6 лет назад
- 0
https://znanija.com/task/29352732
- Автор:
  madisynball
- 6 лет назад
- 0
Я вас прошу yapishu.net/book/152859 личный номер 44
- Автор:
  iyana
- 6 лет назад
- 0
Идеальный амерметр имеет 0 сопроитвление. При анализе цепи его можно просто заменить проводником.
Идеальный вольтметр бесконечное сопротивление имеет (разрыв). Значит 2 сопротивления из цепи просто выкидываются. (В середине ведь нет точки соединения).
Получается что показания вольтметров неопределены. Одной точкой они в схеме а другой в бесконечности.
Перерисуем цепь как показано на рисунке 1. Введём для удобства обозначения сопротивлений. Рисовали в программе моделирования Qucs, чтобы проверить свои соображения. Там как раз идеальные измерители :).
Однако решение задачи получается "некрасивым". Идеальный вольметр имеет бесконечное сопротивление и часть цепи "выпадает". R8, R5 и все вольтметры. (На картинке они перечёркнуы красными косыми крестами в рамочках. Так в программе симулятора цепей отмечаются элементы, которые выброшены из схемы (разрыв цепи)).
Если данные элементы не выбросить программа выдаёт ошибку (рис 2) и норовит при анализе вставить дополнительное сопротивление в узел PV1, R8, R5 соединения отмечен красной стрелкой на рис1.
Анализ остатков цепи (рис.3) не вызывает затруднений. Амперметры A1 и A3 показывают ток через R4. Амперметр A2 показывает ток через R3.
R1 и R2 соединены последовательно. К ним последовательно присоединена группа из 2х параллельно соединёных сопротивлений R3, R4. Так как сопротивление всех резисторов одинаковое R=10 Ом. Общее сопротивление цепи:
$R_\Sigma = R+R+\frac{R}{2} =\frac{5R}{2} =\frac{50}{2} =25$
25 Ом. Следовательно общий ток потребляемый от источника
$I=\frac{V_1}{R_{\Sigma}} =\frac{50}{25} =2$
2A
Падение напряжения на участке R3, R4
$U_{34}=I \cdot (R_3 || R_4)=2 \cdot 5=10$
10В.
R3=R4=10 Oм. Значит ток через резистор R3 равен току через R4
$I_{3}=I_{4}=\frac{U_{34}}{R}=\frac{10}{10} =1$
1A. Что подтвердило моделирование.
А вольтметры можно считать покажут 0!
ХА! ХА! Картинки то не добавляются! Это что глюк? Чей , интересно, мой, или сайта?
- Автор:
  pepsigpsg
- 6 лет назад
- 0
