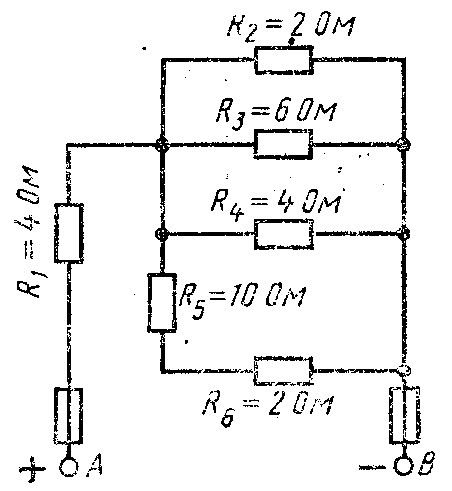

помогите как найти в этой схеме общее напряжение, мощность потребляемое всей цепью и расход электрической энергии потребляемое за 8 часов работы.и ещё забыл: задаваемая величина U5=30B; определить I1; выключается из схемы R3;
расмотреть изменение величины U4.

спасибо большое

Проверься на всякий случай, больно длинные рассуждения получаются, не запутался ли я где. Вроде, не должен, но тем не менее )

хорошо, просто у нас по электротеху задали практ работу и никто не смог это решить у каждого своя схема и свои заданые значения, у кого не спрашу все только и говорят что расчитали общее сопротивление а больше не знают.

общее сопротивление - это уже полдела!

ну в принципе да, но у нас просто препод жёсткий всё ей надо подробно расписать.

Ну, начнём. R5 и R6 соединены последовательно, значит напряжения между ними распределены пропорционально их сопротивлениям, то есть U5/R5 = U6/R65В/10 Ом = U6/2 Ом, U6 = 5В/10 Ом × 2 Ом = 1 ВСуммарное напряжение на этих двух резисторах U56 = U5+U6 = 5В + 1В = 6В.Резисторы R2, R3, R4 подсоединены парралельно к ветке R5R6, значит напряжения на них будут одинаковы: U2=U3=U4=U56 = 6ВНайдем силу тока в каждой ветке:I2 = U2/R2 = 6В / 2 Ом = 3АI3 = U3/R3 = 6В / 6 Ом = 1АI4 = U4/R4 = 6В / 4 Ом = 1,5АI5 = I6 = I56 = 6В / (5 Ом + 1 Ом) = 1АВ сумме эти токи дадут общий ток в цепи:I = I2+I3+I4+I56 = 3А+1А+1,5А+1А = 6,5АТок I1 по законам последовательного соединения будет равен току I = 6,5A.Напряжение на резисторе R1 будет равноU1 = R1×I1 = 4 Ом × 6,5А = 26В.Общее напряжение в цепи будет равно U = U1 + U56 = 26В + 6В = 32ВМощность цепи найдем так:P = U×I = 32В × 6,5А = 208 Вт208 Вт = 0,208 кВтЗа 8 часов потребление электроэнергии составит 0,208 кВт × 8 часов = 1,664 кВт×ч. Исключаем резистор R3. Что изменится? Изменится общее сопротивление участка с параллельно соединенными резисторами. Обозначим его как Rпр1/Rпр = 1/R2 + 1/R4 + 1/(R5+R6) = 1/2 + 1/4 + 1/12 = 10/12 Ом^-1Перевернем дробь и получим Rпр = 12/10 = 1,2 Ом. Тогда Rобщ = R1 + Rпр = 4 Ом + 1,2 Ом = 5,2 ОмI = U/Rобщ = 32 В / 5,2 Ом ≈ 6,15АНапряжение на Rпр будет равноUпр = I×Rпр = 6,15 А × 1,2 Ом ≈ 7,38 ВНапряжение U4 будет равно этому же напряжению, то есть оно увеличится на 1,38 В после изъятия из схемы резистора R3. Пипец...
