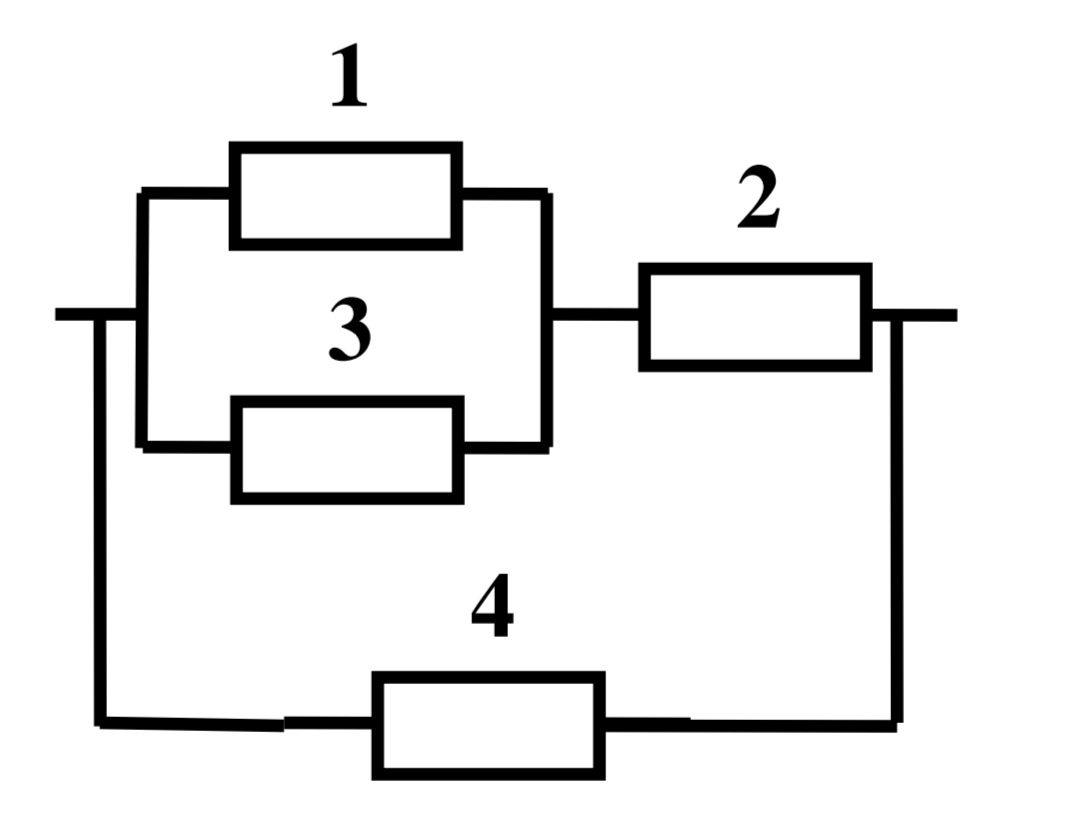

Сопротивление каждого резистора 1 Ом (см. рисунок), а общаянапряжение в цепи 60 В. Рассчитайте общее сопротивление и общую силутока в цепи. Для каждого резистора рассчитайте силу тока инапряжение.
Желательно с рисунком.

Посмотрите к заданию прикреплён рисунок

vvbarashovsky добрый день можете пожалуйста решить эти задачи https://znanija.com/task/29841555 https://znanija.com/task/29841854 https://znanija.com/task/29841514 https://znanija.com/task/29841498

дано R1=R2=R3=R4=1 Ом

U=60В

1) I4=U4\R4=U\R4=60\1=60A

2)  R123=R2+R1\2=1+0,5=1,5 Ом

I2=U\R123=60\1,5=40A

U2=I2*R2=40*1=40В

3)U1=U3=U-U2=60-40=20В

I1=I3=U1\R1=U3\R3=20\1=20A

Какой рисунок если он у тебя есть ???????

а вот сопротивления очень маленькие.........А может 1 кОм?????
