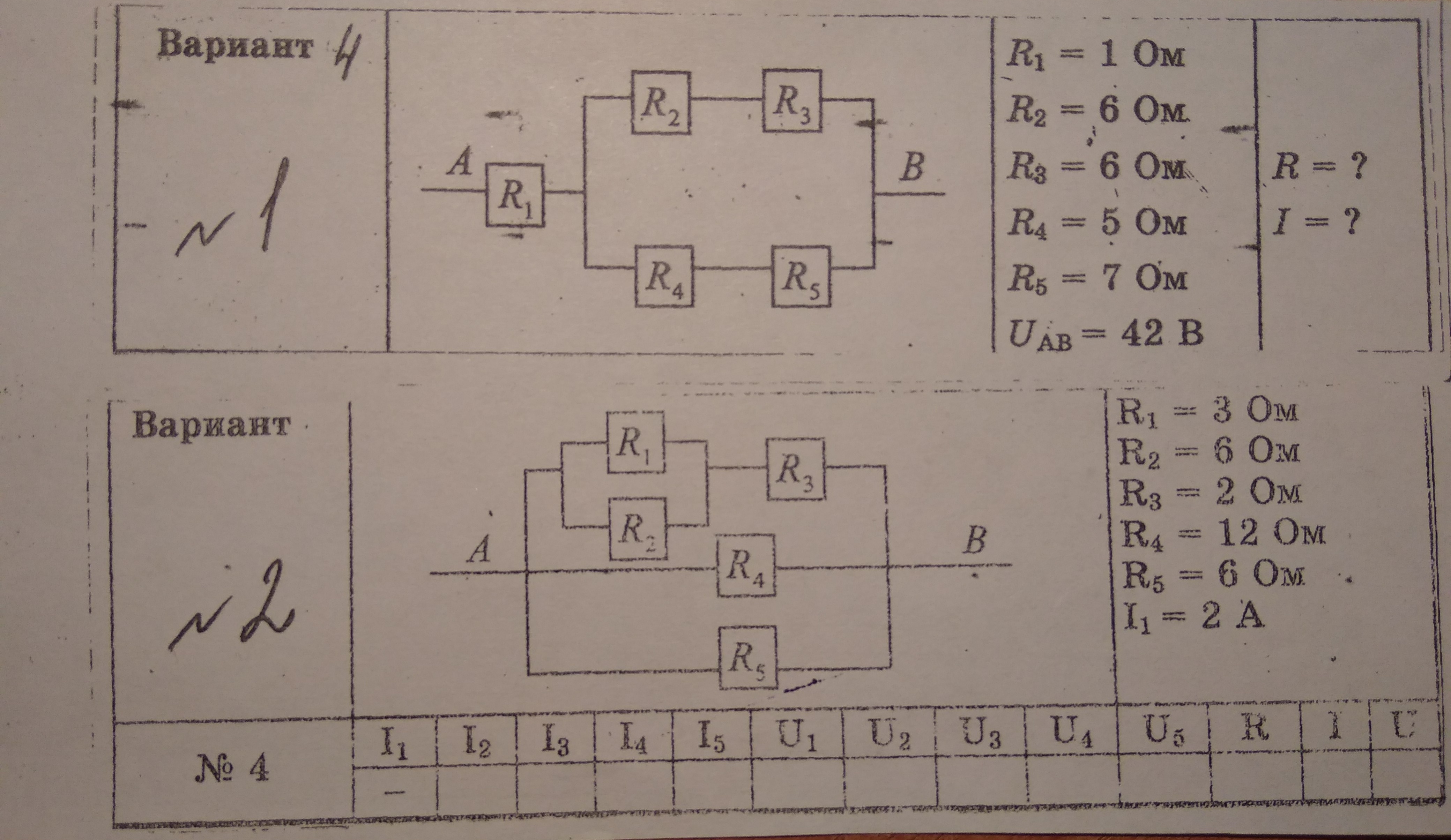

Помогите, пожалуйста, соединения проводников!!!!

Возможно ли решение без правила Кирхгофа? Не проходили

конечно возможно

просто намного дольше

как будет время, распишу

Номер 1.R2 и R3, R4 и R5 - пары резисторов, соединенных последовательно. В свою очередь эти пары параллельны. R1 же соединен последовательно с итоговым (эквивалентным) резистром.R = R1 + ((R2 + R3)*(R4 + R5)/(R2 + R3 + R4 + R5)) = (1 + (12*12/24)) Ом = 7 ОмI = U/R = 42 В / 7 Ом = 6 АНомер 2.Пусть R123 - эквивалентное сопротивление резисторов с соответствующими номерами.Тогда R123 = (R1*R2/(R1 + R2)) + R3 = 4 Ом1/R = 1/R123 + 1/R4 + 1/R5 = (1/4 + 1/12 + 1/6) 1/Ом = 1/2 1/ОмТогда R = 2 Ом. Разность потенциалов на параллельных элементах одинакова, следовательно I1*R1 = I2*R2I2 = I1*R1/R2 = 1 AI3 = I1 + I2 = 3А по первому правилу КирхгофаДалее аналогичноI4 = I3*R123/R4 = 1 AI5 = I4*R4/R5 = 2AU1 = U2 = I1*R1 = 6 ВU3 = I3*R3 = 6 ВU4 = U1 + U3 = U5 = 12 В по второму правилу Кирхгофа
