• Буду благодарен полному решению:

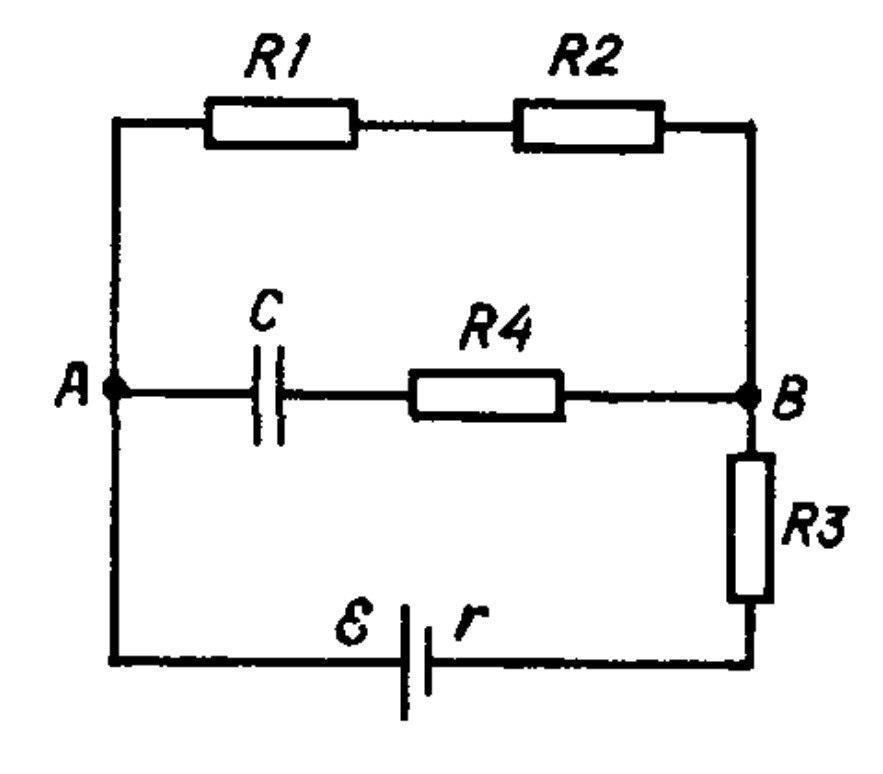

    Электрическая цепь состоит из источника электричества, ЭДС которого равна 3 в. Внутреннее сопротивление равно 1 Ом, конденсатор ёмкостью 2 мкФ, и четырёх резисторов R1=1 Ом, R2=2 Ом, R3=3 Ом, R4=4 Ом. Вычислить заряд на обкладке конденсатора

    question img

Ответы 1

  • В1. Если подключить к источнику с ЭДС 12 В сопротивление R, то сила тока будет равна 3 А, а при подключении сопротивления 2R сила тока будет - 2 А. Определить внутреннее сопротивление источника и величину R.

    В2. ЭДС источника 24 В с внутренним сопротивлением 2 Ом, R1 = R2 = R3 = R4 = 6 Ом. Емкость конденсатора 5 мкф. Определить силу тока в цепи и напряжение на конденсаторе.

    В3. Параллельно соединены два резистора R1 = 2 Ом и R2 = 4 Ом. Отношение количества теплоты выделяющегося в каждом проводнике Q1/Q2 равно ...

    В4. Участок цепи состоит из трех равных резисторов. К двум последовательно соединенным резисторам параллельно подключен третий, по которому течет ток 3 А. Общий ток участка цепи ...



    B1.I(1)=E/(r+R)=3

    I(2)=E/(r+2R)=2

    r+R=4

    r+2R=6

    r=2 om

    R=2 om

    B2.Надо бы схему нарисовать. Как включены С и R,Со схемой проблем не будет.

    Если надо пишите в личку.

    В3.Напряжение на резисторах одинаково,

    тогда

    Q(1)=(U^2*t)/R.

    Q(2)=(U^2*t)/R2

    Q(1)/Q(2)=R2/R1=4/2=2

    B4.Сопротивление двух последовательных резисторов 6 ом, напряжение на них такое же,

    как и на 3 ом. Значит ток через них в два раза меньше (1.5А). Ток в общей цепи 1.5+3=4.5А

    Удачи.
