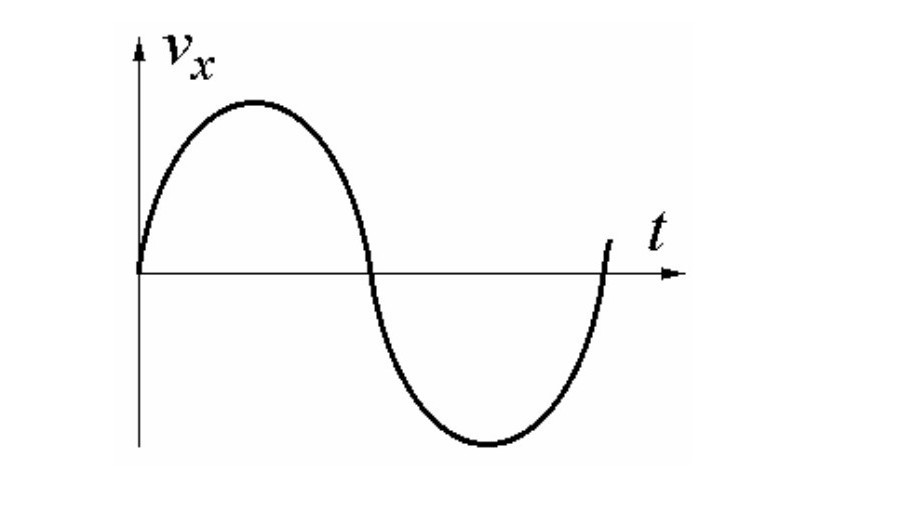

Линейный гармонический осциллятор совершает колебания. График временной зависимости проекции его скорости vx представлен на рисунке. Нарисуйте график, правильноотражающий зависимость проекции ускорения ax от времени.

На графике построена зависимость скорости от времени. как видно из графика в начале координат то есть в нуле значение скорости равно нулю, закон изменения гармонический и раз в нуле значение нуль, то это синусоида.

Поскольку ускорение это производная от скорости тогда график ускорения относительно времени будет являться косинусоидой, поскольку (sinx)'=cosx

Данная прямая будет иметь значение при ускорении  нуль равном единице иначе говоря, график будет выглядеть также только со сдвигом на пи/2 вправо
