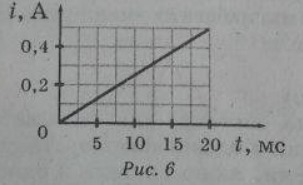

На рис.6 показан график зависимости силы тока от времени в катушке индуктивности в течение небольшого промежутка времени после замыкания цепи. Какова энергия магнитного поля катушки через 10 мс, если ЭДС самоиндукции в катушке равна 5в?

W=L*I²/2

E=L*ΔI/Δt ⇒ L=E*Δt/ΔI=5*0,02/0,5=0,2 Гн  для определения ΔI и Δt взяли тоски с t₁=0 и t₂=20

W(10)=0,2*0,25²/2=0,00625 Дж
