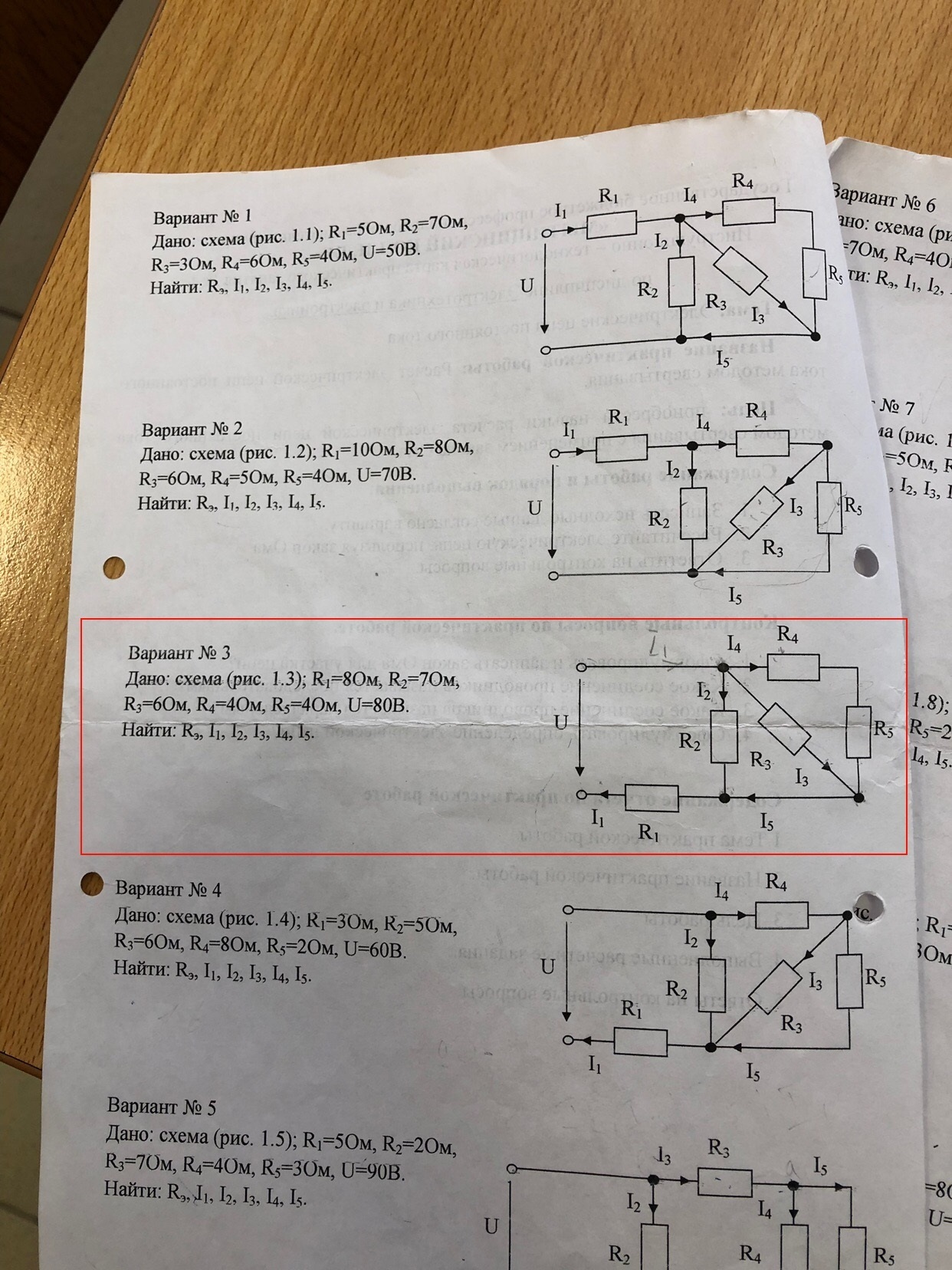

Помогите решить задачу 3 варианта. Фото снизу.

Резисторы R4 и R5 соединены ПОСЛЕДОВАТЕЛЬНО

R45 = R4+R5 = 4+4=8 Ом

Резисторы R2, R3 и R45 соединены ПАРАЛЛЕЛЬНО

1/(R2345) = 1/R2+1/R3+1/R45 = 1/7+1/6+1/8≈0,435

R2345=1/0,435≈2,3 Ом

Rэ = R1+R2345=8+2,3 = 10,3 Ом

I = U/Rэ = 80 / 10,3 ≈ 7,8 А

I1=I = 7,8 A

U1 = I1*R1 = 7,8*8=62,4 В

U2=U3=U45=80-62,4 = 17,6 В

I2 = U2/R2 = 17,6 / 7 ≈ 2,5 A

I3 = U3/R3 = 17,6 / 6 ≈ 2,9 А

I4 = U35/R45 = 17,6 / 8 ≈ 2,2 А

Проверка:

I1 = I2+I3+I4 = 2,5+2,9+2,2 = 7,6 A

Небольшие расхождения (7,6≈7,8) связаны с погрешностью вычислений.
