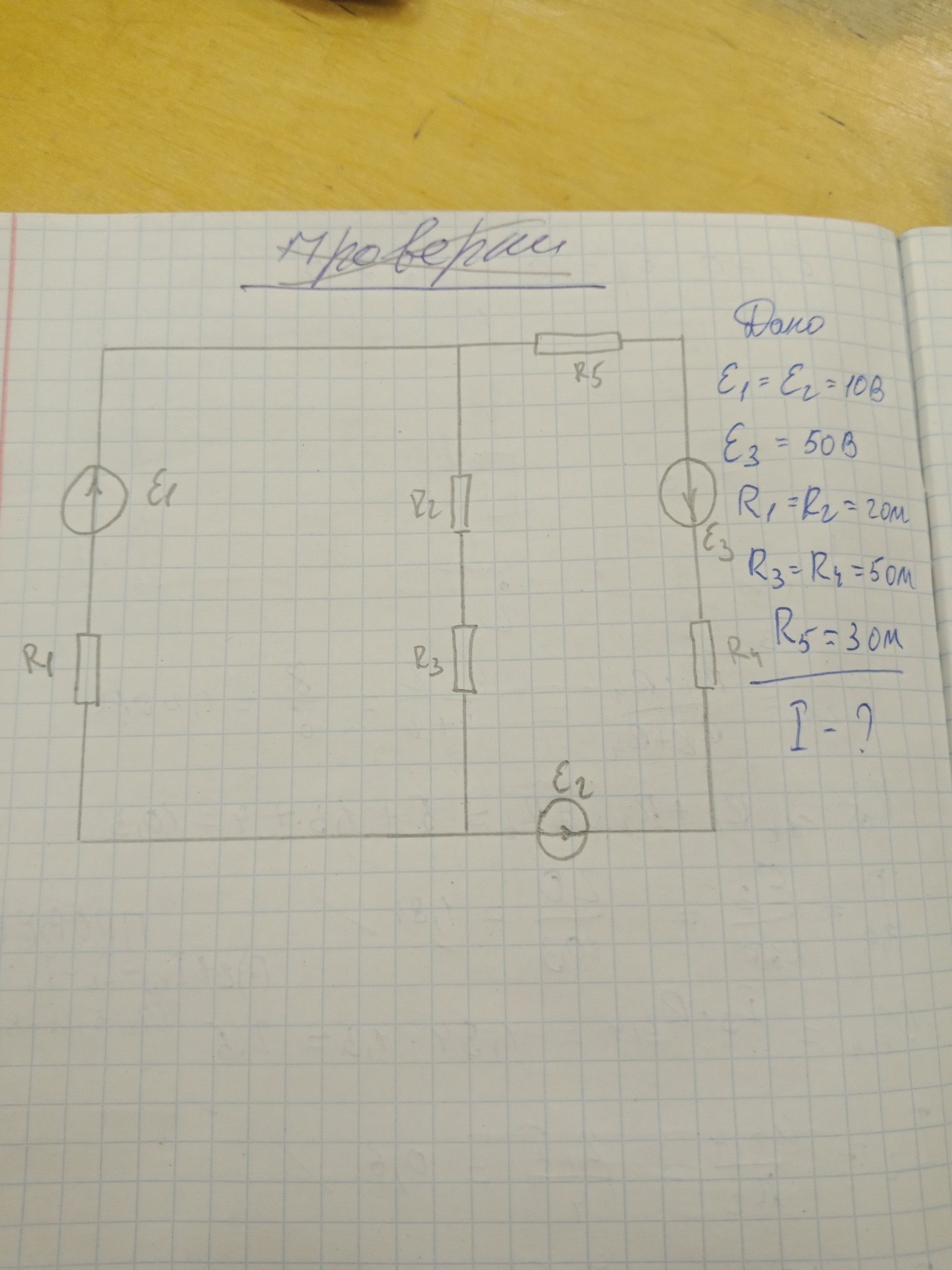

• расчет цепи методом узлового напряжения, помогите пожалуйста срочно

    question img

Ответы 1

  • Обход контура слева -его ток условно обойдём по часовой стрелке,  правій контур - против часовой с.

    Uab=E1g1+E2g4-E3g5/g1+g4+g5+g2.3=10*0.5+10*0.166-50*0.333/0.5+0.166+0.333+0.125= -10/1.124= -8.88в,

    I1=T1-Uab/R1=10-(-8.88)/2=18.88/2=9.44a,  I2=Uab/R2.3= -8.88/8= -1.11a,,  I3=(E2-E3) -Uab/R3+R6=(10-50) -(-8,88)/9om= -31.12/9= -3.45a

    • Автор:

      gabriella
    • 5 лет назад
    • 0
