Что значит 'соеденять амперметр последовательно'?

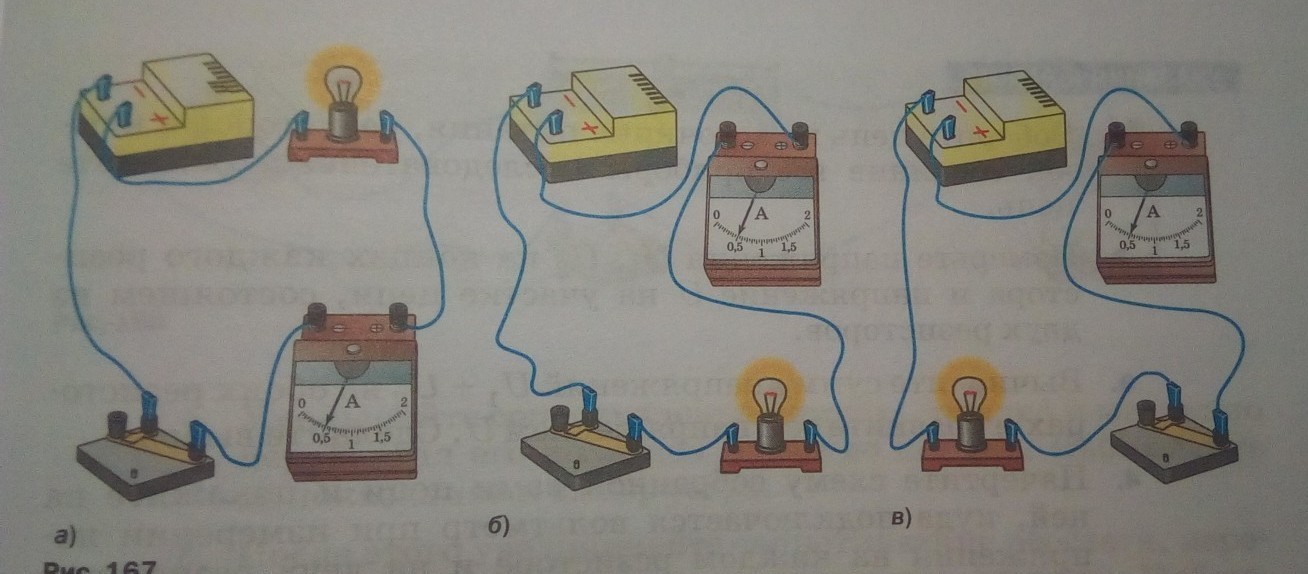

В чём разница этих рисунков?

Последовательное соединение проводников, электронных компонентов, приборов (в том числе измерительных), -- это такое соединение, при котором проводники, электронные компоненты, приборы подключаются друг за другом, один после другого, т. е. вывод, являющийся концом одного проводника, является началом другого.

В данных рисунках нет принципиальной разницы. На них изображены амперметр, лампочка и ключ, подключённые последовательно к источнику питания. Порядок их подключения, т. е. порядок их следования друг за другом, не важен, -- сила тока будет во всех трёх случаях одна и та же, что видно по показаниям амперметра на рисунках.
