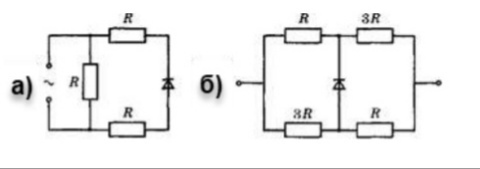

Участок электрической цепи (см. рис.)
подключают к источнику переменного напряжения 12 В.
Какая мощность выделяется в схеме при этом,
если R = 120Ом? Диод считайте идеальным.

для а) схемы , ток через R найдём  I=U/R=12/120=0.1а,

ток через правую ветвь с диодом : I=U/2R=12/240=0,05a, всумме I=0.15a. Мощность Р=UI=12*0.15=1.8вт

для схемы б)  имеем уравновешенный мост, ток через диод не идёт. Ток верхней ветки и нижнеё ветки равен: I=U/4R=12/480=0.025a, мощность Р=UI=12*0.05=0.6вт
