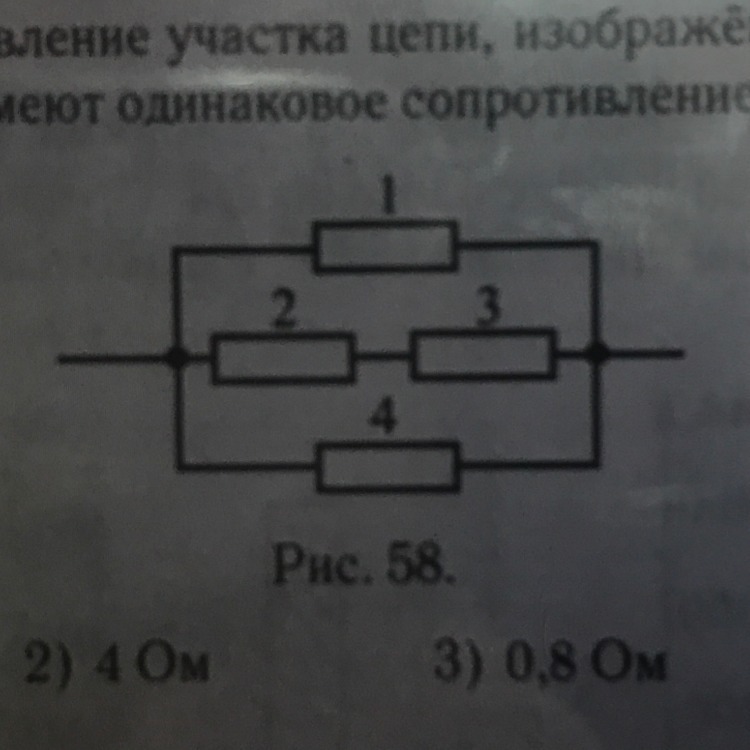

Каково сопротивление участка цепи , изображённого на рисунке
Если все резисторы имеют одинаковое сопротивление по 2Ом

Решение:Дано: СИ РешениеR= 2 Ом R2 и R3 соединены последов.Rобщ = ? R1 и R2,3 и R4 параллельно R2+R3= 2 + 2=4 (Ом) 1/ Rобщ = 1/R1 + 1/R2,3 + 1/ R 4 1/Rобщ= 1|2 + 1/4 + 1/2 =5/4 R = 0,8 (Ом)

Резисторы 2 и 3 соединены последовательно, следовательно R₂₃=R₂+R₃=2+2=4 Ом.

R₂₃, R₁ и R₄ соединены между собой параллельно, значит R=(R₂₃*R₁*R₄)/(R₂₃+R₁+R₄)=16/8=2 Ом.

Ответ: R=2 Ом.
