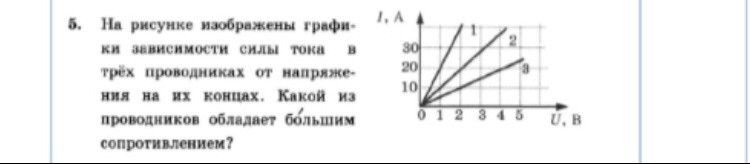

  • на рисунке изображены графики зависимости силы тока в трех проводниках от напряжения на их концах какой из проводников обладает большим сопротивлением ?

    question img

Ответы 1

  • Для решения данной задаче выберем на графике какое нибудь одно значение силы тока и посмотрим, какое напряжение соответствует данному значению для каждого проводника.

    Дано:

    Сила тока на всех проводниках: I = I_1 = I_2 = I_3 = 20 А.

    Напряжение на первом проводнике: U_1 = 1 В.

    Напряжение на втором проводнике: U_2 = 2 В.

    Напряжение на третьем проводнике: U_3 = 4 В.

    Найти нужно большее напряжение: U_1\;?\;U_2\;?\;U_3

    Решение:

    1. Закон Ома для участка цепи: \boxed{\;I = \dfrac{U}{R}\;}

    2. Сопротивление из (1): R = \dfrac{U}{I}.

    Численно получим:

    R_1 = \dfrac{U_1}{I} = \dfrac{1}{20} (Ом).

    R_2 = \dfrac{U_2}{I} = \dfrac{2}{20} (Ом).

    R_3 = \dfrac{U_3}{I} = \dfrac{4}{20} (Ом).

    Применив знания математики 5-ого класса, получаем: R_1 < R_2 < R_3.

    Таким образом, наибольшим сопротивлением обладает третий проводник.

    Ответ: третий.
