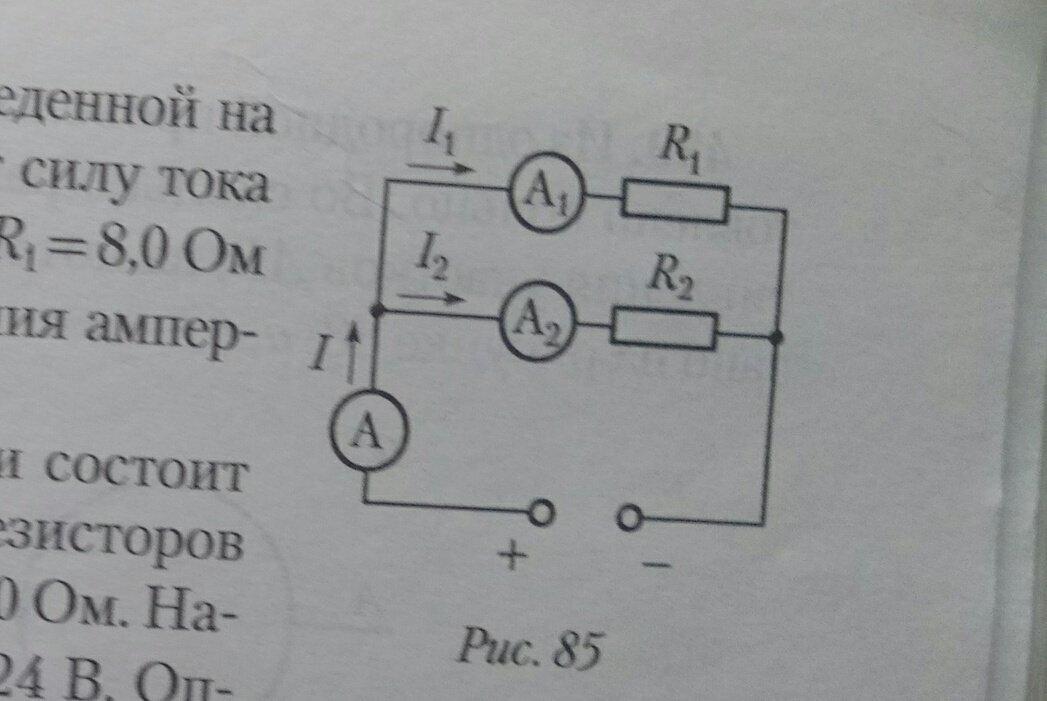

  • В электрической цепи, приведённай на рисунке амперметр показывает силу тока I=1,5 A.Сопротивления резисторов R1=8 Ом и R2=4 Ом. Каковы будут показания амперметра А2?

    question img

Ответы 1

  • Перерисуем в более понятную схему (рисунок в прикреплённом файле).

    Найдём R_c - суммарное сопротивление резисторов с сопротивлениями R_1 и R_2

    R_c=\frac{R_1\cdot R_2}{R_1+ R_2} =\frac{8\cdot 4}{8+ 4} =\frac{32}{12} =\frac{8}{3} Ом

    I=I_1+I_2, т.к. системы подключены последовательно

    U_1=U_2=U, т.к. резисторы подключены параллельно

    U=IR_c=\frac{3}{2} \cdot \frac{8}{3}=4 В

    U=I_1R_1   \Rightarrow   I_1=\frac{U}{R_1} = \frac{4}{8} =0,5 A

    I_2= I-I_1=1,5-0,5=1 А

    Ответ: 1 А

    answer img

    • Автор:

      jethro
    • 6 лет назад
