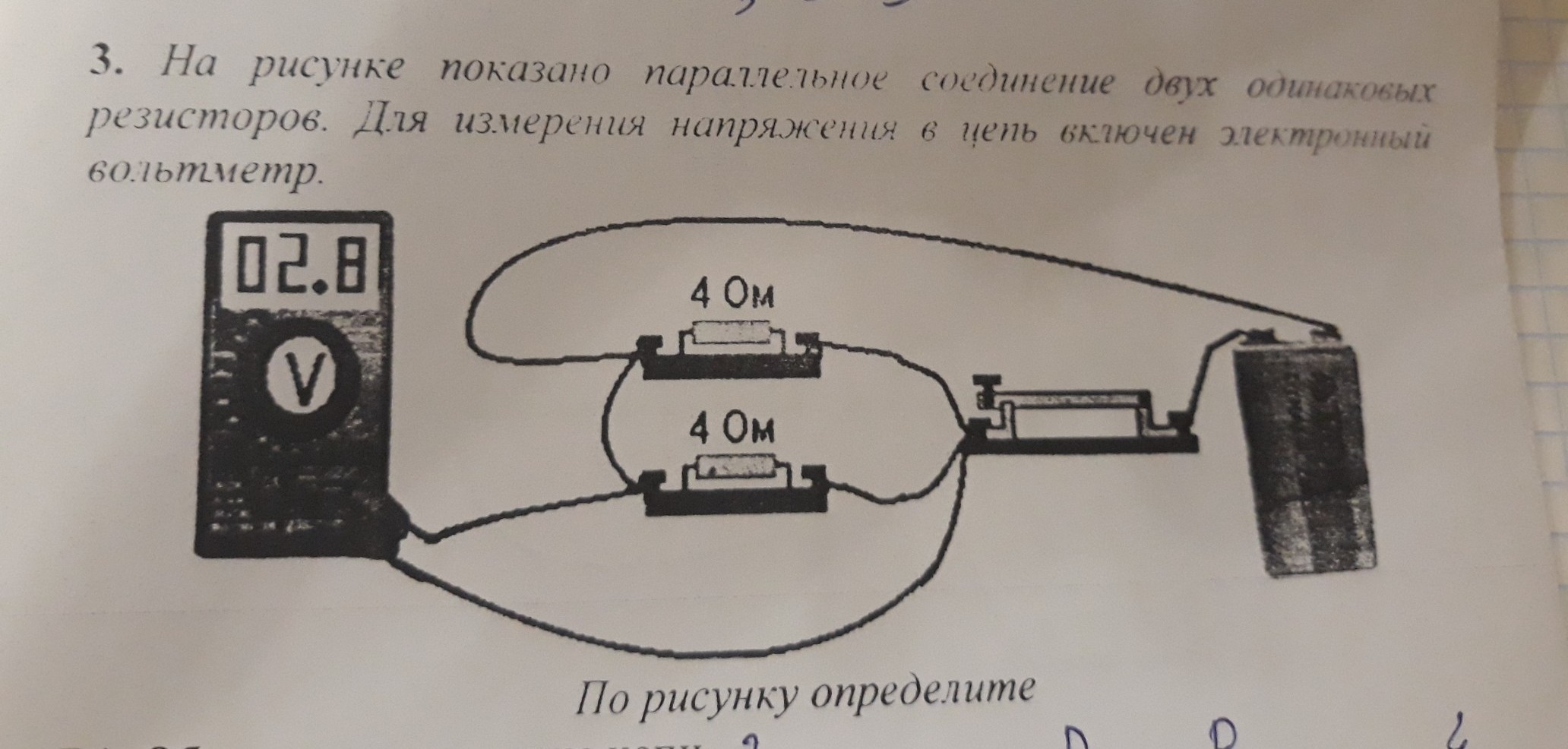

По рисунку определите:
B1. Общее сопротивление цепи
B2. Сила тока на верхнем участке цепи
B3. Сила тока на нижнем участке цепи
B4. Сила тока во всей цепи
B5. Напряжение на источнике тока

B1. Общее сопротивление цепи

R=R1*R2/(R1+R2)=4*4/(4+4)=2 Ом

B2. Сила тока на верхнем участке цепи

I1=U/R1=2.8/4=0.7 A

B3. Сила тока на нижнем участке цепи

I2=U/R2=2.8/4=0.7 A

B4. Сила тока во всей цепи

I=U/R=2.8/2=1.4 A

B5. Напряжение на источнике тока

В нагруженном состоянии

Ue=U=2.8 A
