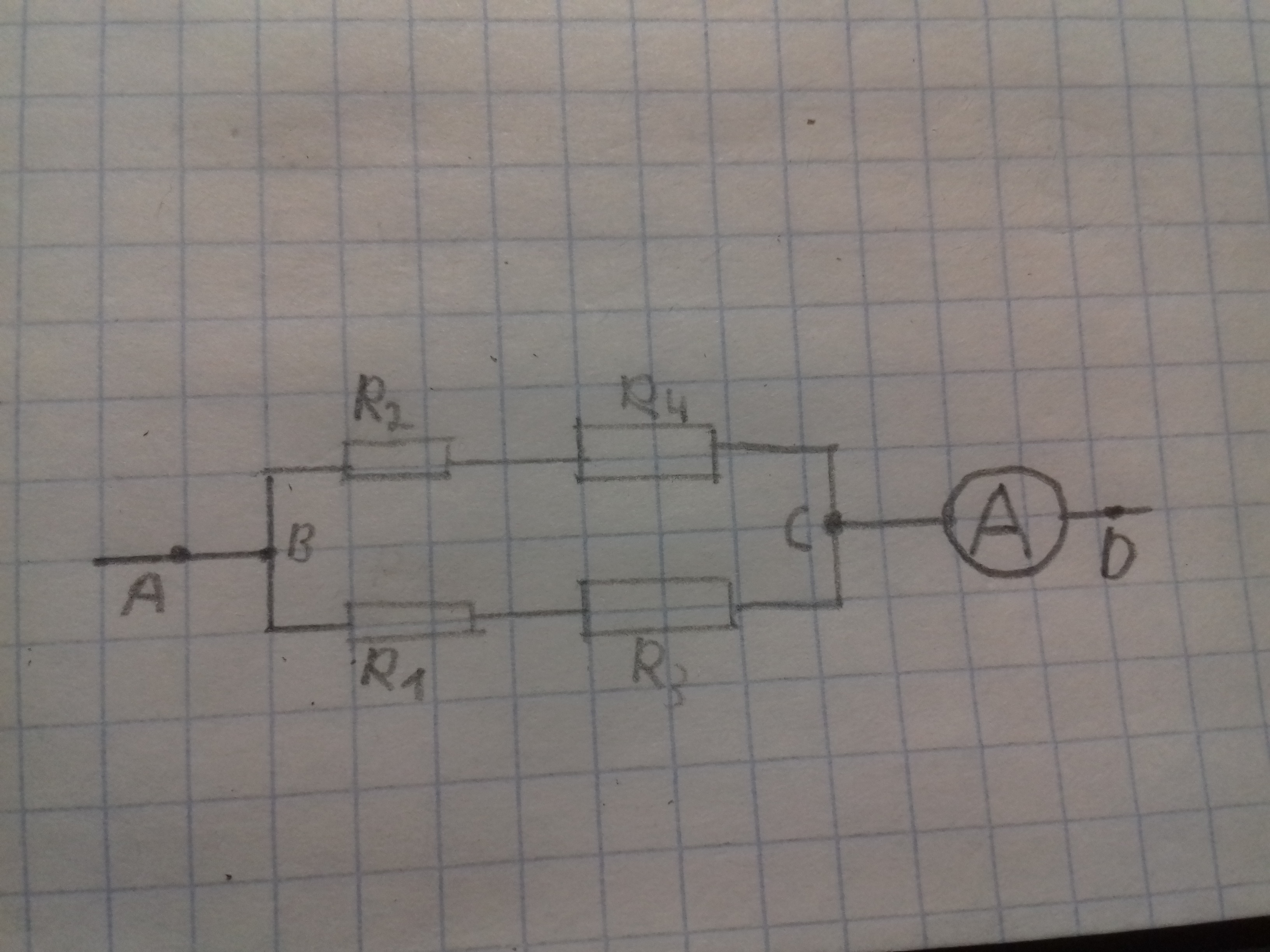

Дана схема.

Дано:R1=4Ом

R2=2 Ом

R3=6 Ом

R4=2Ом

Y=1A

Найти:UBC (B и Cназвание точек)

Y1,2,4-?

-----------------------------

Рассчитать общее сопротивление и силу тока еа каждом проводнике .

Определяем сопротивление последовательно соединённых резисторов R₂ и R₄, а также R₁ и R₃.

R₂,₄ = 2 + 2 = 4Ом,

R₁,₃ = 4 + 6 = 10 Ом.

Общее сопротивление определяем как параллельное:

1/R = (1/4) + (1/10) = 14/40 = 7/20.

Тогда R = (20/7) Ом.

Напряжение U(BC) = (20/7)*1 = (20/7) В.

Ток в ветви 2, 4 равен U/R = (20/7)/4 = 20/28 = 10/14 A,

Ток в ветви 1, 3 равен U/R = (20/7)/10 = 20/70 = 2/7 A.

Можно проверить: суммарный ток равен (10/14)+ (4/14) = 14/14 = 1 А.
