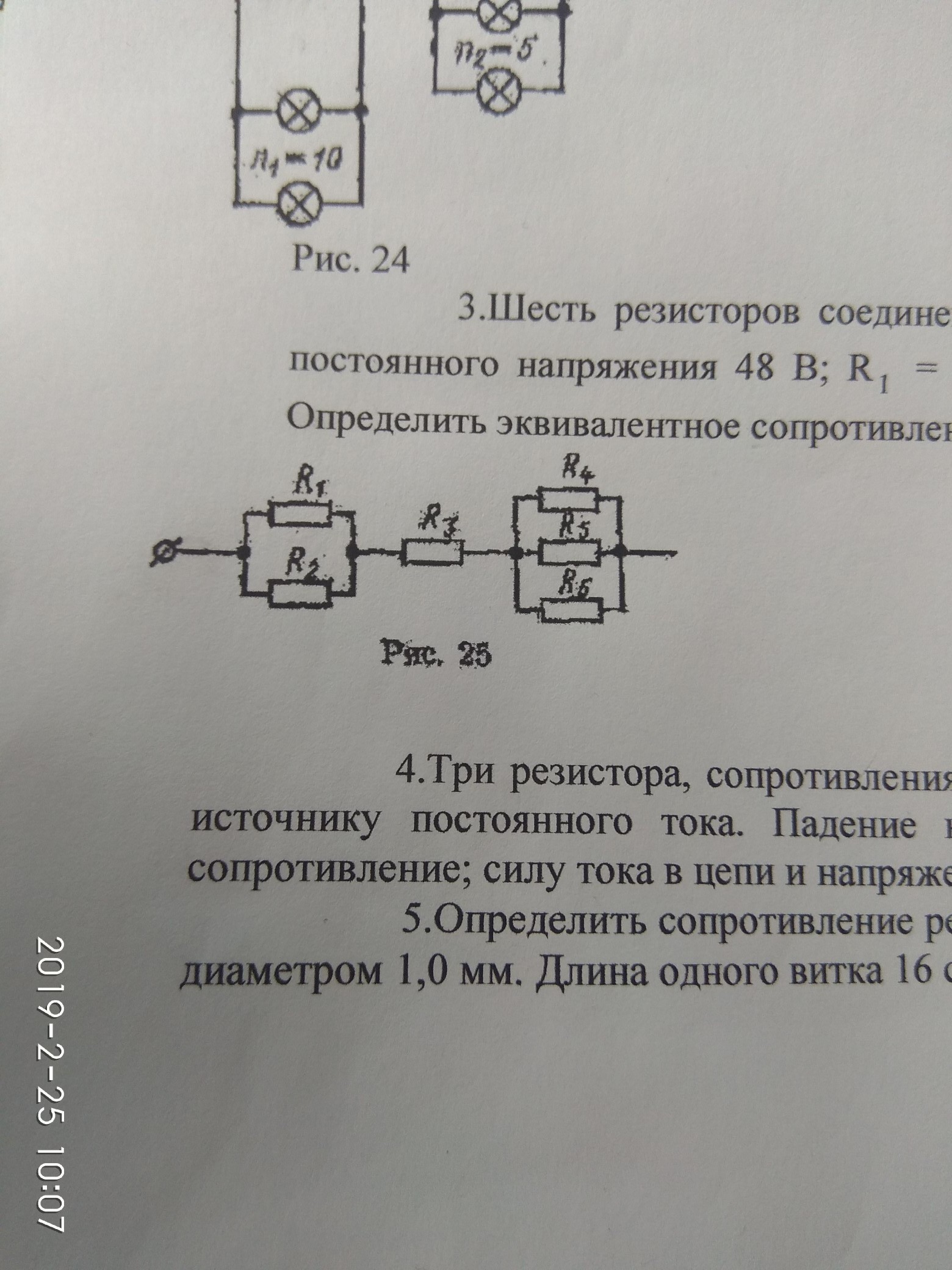

6 резисторов соединены по схеме изображенной на рисунке 25 подключена к источнику постоянного напряжения 48 в R1 равно R3 равно 3 Ом R2 равно 6 ом R4 равно 5 ом r5 равно 10ом r6равно 30ом определить эквивалентное сопротивление и токи в первои третьем и пятом резистре​

найдем эквиваленты сопротивлений

r12=R1*R2/(R1+R2)=3*6/(3+6)=2 Ома

r456=R4*R5*R6/((R4*R5)+(R5*R6)+(R4*R6))=5*10*30/((5*10)+(10*30)+(5*30))=3 Ома

Общее сопротивление

R=r12+R3+r456=2+3+3=8 Ом

Общий ток

I = I3 =U/R=48/8= 6 А  !!! = I3

U1=I*r12=6*2=12 B

I1=U1/R1=12/3=4 A

U5=I*r456=6*3=18 B

I5=U5/R5=18/10=1.8 A
