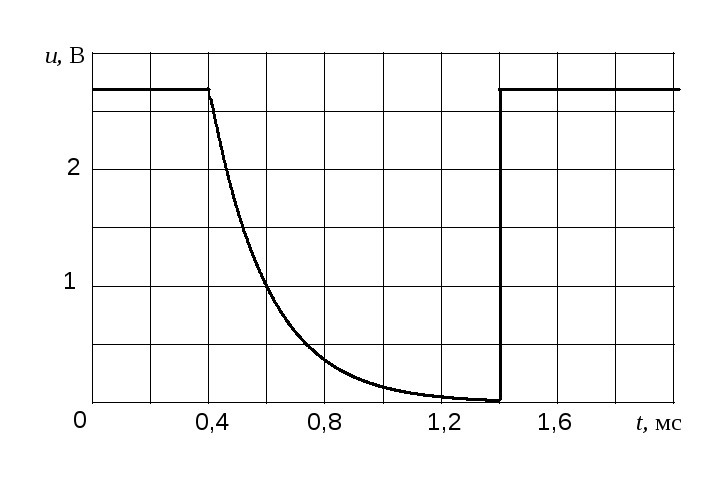

На рис.4 изображена осциллограмма (изображение на экране осциллографа), полученная в упражнении 4 (тумблер на рис.3 в положении "Вкл.", R1 = 1 кОм, переключатель "Время/деление" на осциллографе в положении "0,2 мс"). Рассчитайте емкость конденсатора в данном эксперименте.
Упражнение 4. Исследование процесса разрядки конденсатора при
помощи электронного осциллографа.
В этом упражнении исследуется процесс разрядки конденсатора,
емкость которого C ≈ 0,1 мкФ. Постоянная времени τ для такого конденсатора даже при R = 1 МОм = 106 Ом составляет доли секунды. Поэтому процессы зарядки и разрядки происходят настолько быстро, что
исследовать их визуально при помощи обычных вольтметров и амперметров, как это сделано в упражнениях 1 - 3, не удается. Для наблюдения быстропротекающих процессов в электрических цепях используется электронный осциллограф.
Вольтметр и цифровой миллиамперметр выключите. Установите
тумблер К на измерительном стенде в положение "Выкл.". На осциллографе переключатель "Время/деление" установите в положение "0,2 мс".
При этом каждое большое деление по горизонтальной оси экрана осциллографа будет соответствовать временному интервалу 0,2 мс. Переключатель "Вольт/деление" установите в положение "0,5 В". Тогда каждое деление по вертикальной оси осциллографа будет соответствовать
напряжению 0,5 В (на панели осциллографа переключатели "Время/деление", "Вольт/деление" могут быть обозначены иначе, например,
"TIME/DIV", "V/DIV"). Тем самым задается масштаб по координатным
осям на экране осциллографа. При необходимости масштаб можно изменить. Включите осциллограф.
С выхода " f = 1000 Гц" источника питания (генератора) на схему
(рис.3) подаются прямоугольные импульсы напряжения с частотой
1000 Гц. Амплитуда импульсов регулируется ручкой на источнике питания. На экране осциллографа должны наблюдаться прямоугольные
импульсы напряжения на резисторе R1 (значение сопротивления R1 указано на стенде). Зная масштаб по оси времени на экране осциллографа,
измерьте период повторения импульсов. Он должен совпасть со значением, вычисленным по формуле T = 1/f , где f = 1000 Гц. Меняя масштаб
по оси времени переключателем "Время/деление", можно "растянуть"
картинку и более детально пронаблюдать передний или задний фронт
импульса.
Тумблер К на стенде переведите в положение "Вкл." При этом в
схему подключается конденсатор. Полупроводниковый диод обладает
малым сопротивлением при одном направлении тока (происходит зарядка конденсатора) и очень большим сопротивлением - при противо-
47
положном направлении тока. Поэтому конденсатор разряжается не через диод, а через резистор R1. На экране вы будете наблюдать зависимость напряжения на конденсаторе от времени при зарядке-разрядке
конденсатора. Постоянную времени разрядки конденсатора следует измерить при помощи осциллографа. Для этого можно определить время, за
которое напряжение на конденсаторе уменьшается в e раз. По результатам
таких измерений определите емкость конденсатора

R1=1кОм, уменьшение напряжения Uo=2.71B в е=2.71 раза составляет 2.71В/2.71=1В и по осциллограмме происходит через 0.6-0.4=0.2мс от начала, значит постоянная Т=0.2мс=R1*C, C=0.0002/1000= 0.0000002Ф=0.2мкФ
