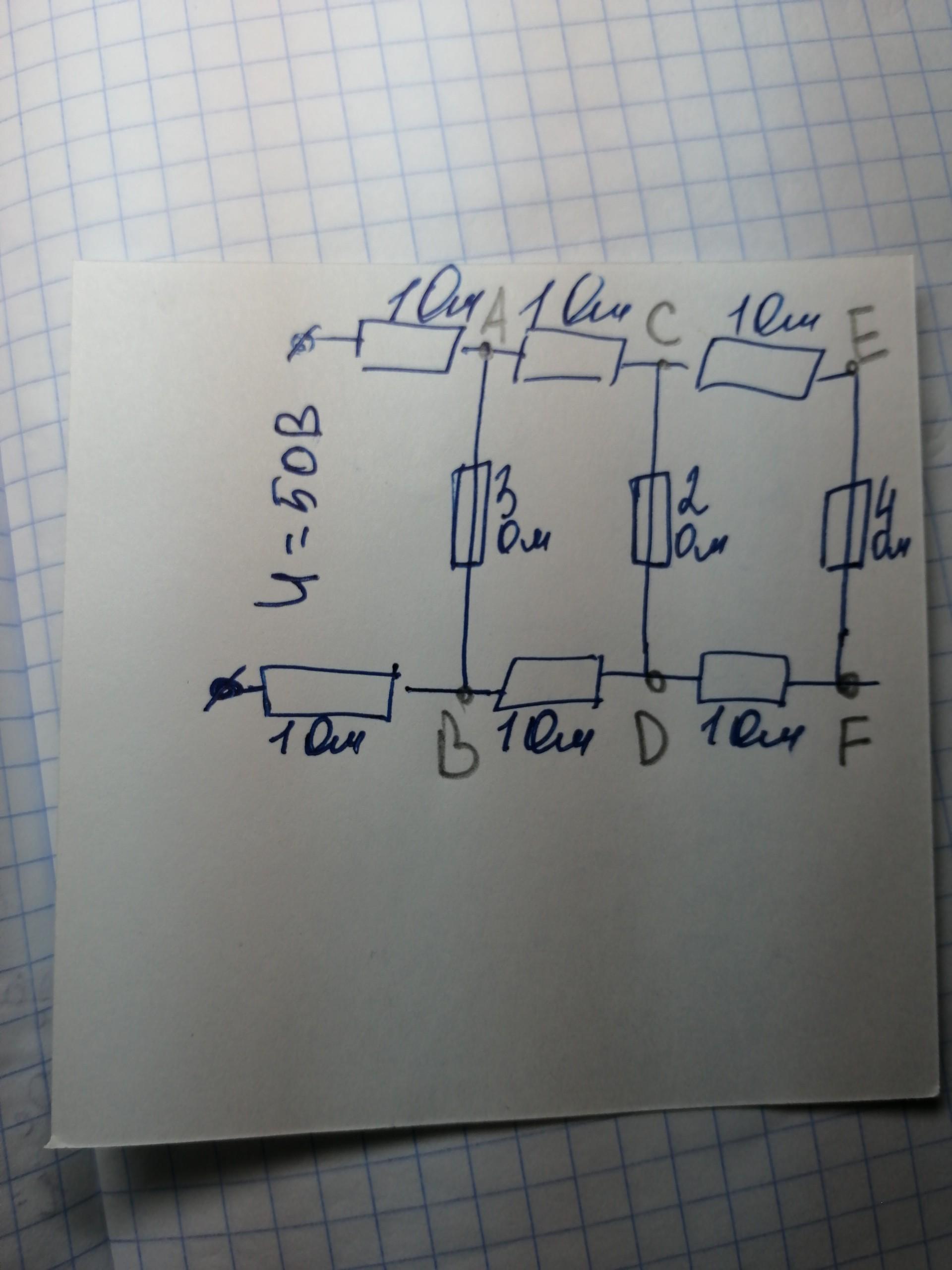

вычеслите показания вольтметра, если его присоединить к точкам А и В, С и D, E и F в цепи, изображённый на картинке. Момогите пж!!)) ​

1. Найдем сопротивление участка цепи между т. EF:

Ref=4 Ом

2. Найдем сопротивление участка цепи между т. CD:

1/Rcd=1/(1+4+1)+1/2;

1/Rcd=1/6+1/2=2/3;

Rcd=3/2=1,5(Ом);

3. Найдем сопротивление участка между точками AB;

1/Rab=1/(1+1,5+1)+1/3;

1/Rab=2/7+1/3=13/21;

Rab=21/13(Ом);

4. найдем напряжение между точками AB:

Напряжение U=50в между резисторами 1 Ом и т.EF будет распределено:

1:(13/21):1 = 21:13:21;

Uab=50*13/(21+13+21)=130/11(В);

5. найдем напряжение между точками CD:

Напряжение Uab=130/11в между резисторами 1 Ом и т.CD будет распределено:

1:1,5:1=2:3:2;

Ucd=(130/11)*3/(2+3+2)=390/77(В);

6.найдем напряжение между точками EF:

Напряжение Ucd=390/77в между резисторами 1 Ом и т.CD будет распределено:

1:4:1

Uef=(390/77)*4/6=260/77(В);
