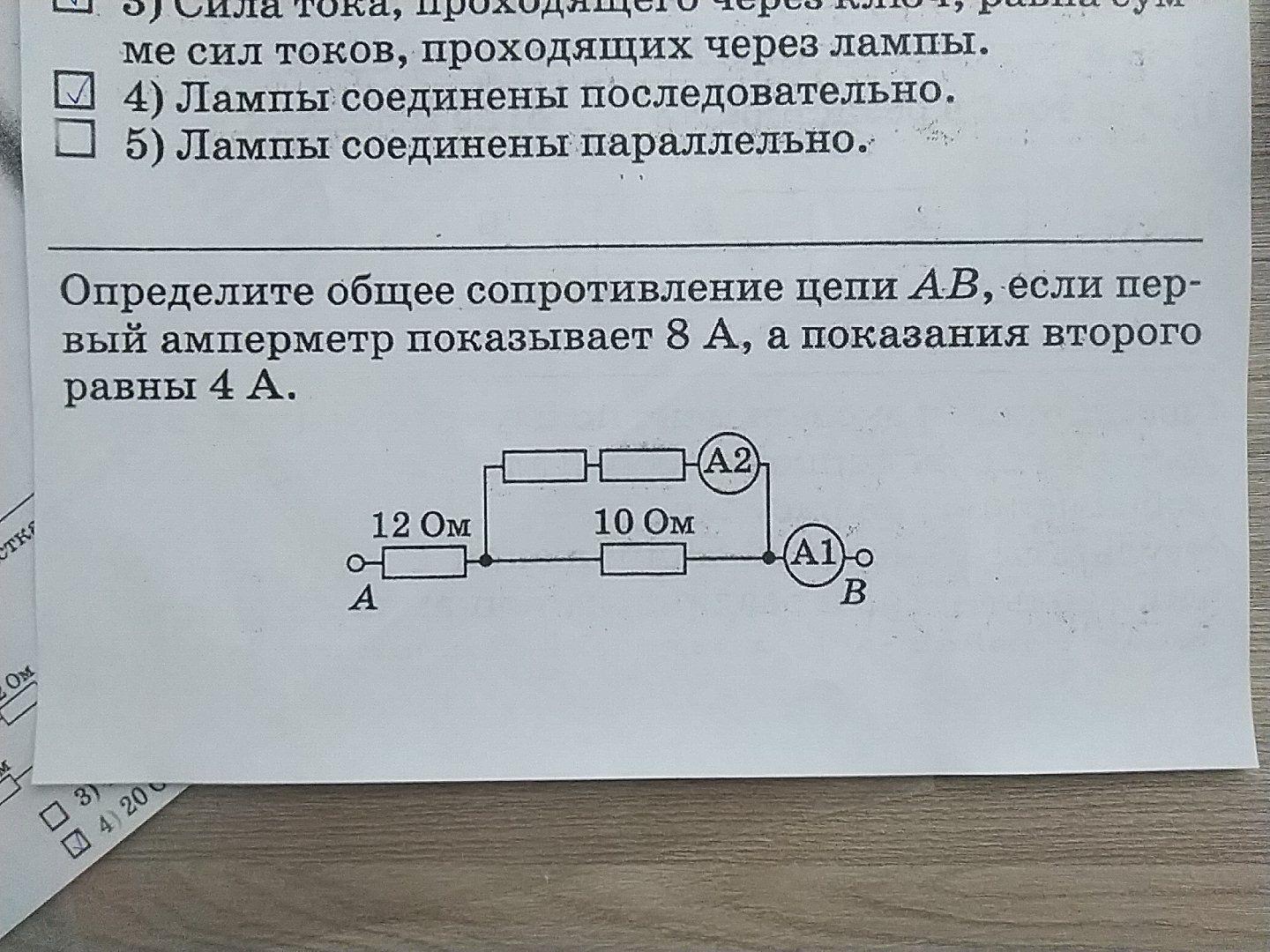

Определите общее сопротивление цепи АВ, если первый амперметр показывает 8 A, а показания второго равны 4 A

подожди, еще проверю...

вроде так, 17 Ом

Спасибо

Пожалуйста

Ток через сопр. 10 Ом: I10=I1-I2= 8-4=4A, напряжение U10= I10*R10= 4*10=40B, напр. U12=I1*R12=8*12=96B, Uобщ= 96+40=136В, Rобщ=Uобщ/I1=136/8=17 Ом -ответ

Если показания первого амперметра I1=8 А, второго амперметра I2=4 А, то ток через резистор 10 Ом равен 8-4=4 А, тогда падение напряжение  Uав=12*8+10*4= 136 B. Тогда сопротивление цепи Rав=Uав/I1=136/8=17 Ом
