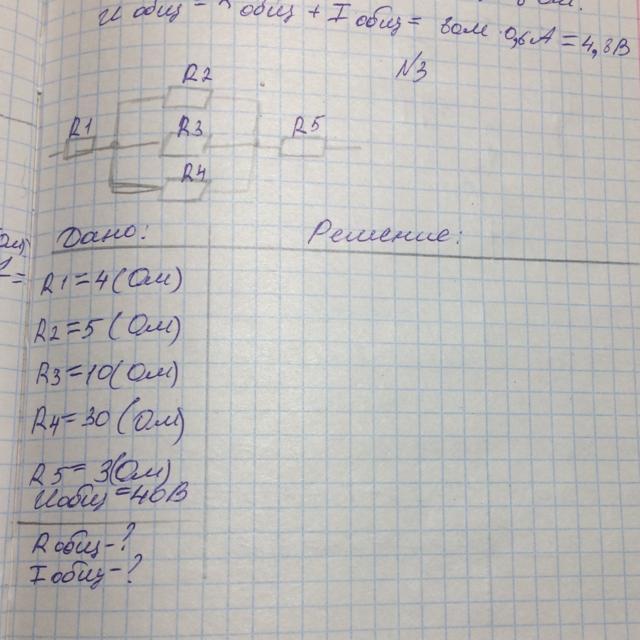

Решите пожалуйста задачу на фото #3
Дано:
R1=4 (Ом)
R2=5 (Ом)
R3= 10 ( Ом)
R4=30(Ом)
R5=3(Ом)
U общее=40 В
Найти:
R общее?
I общее ?

найдем эквиваленты сопротивлений.

r234= R2*R3*R4/(R2-R3+R3*R4+R2*R4)=3 Ом

Rob=R1+r234+R5=4+3+3=10 Ом

Iob=U/Rob=40/10=4 A
