48 БАЛЛОВ!
9 ВАРИАНТ!!
ПРОШУ, ПОМОГИТЕ!!!​

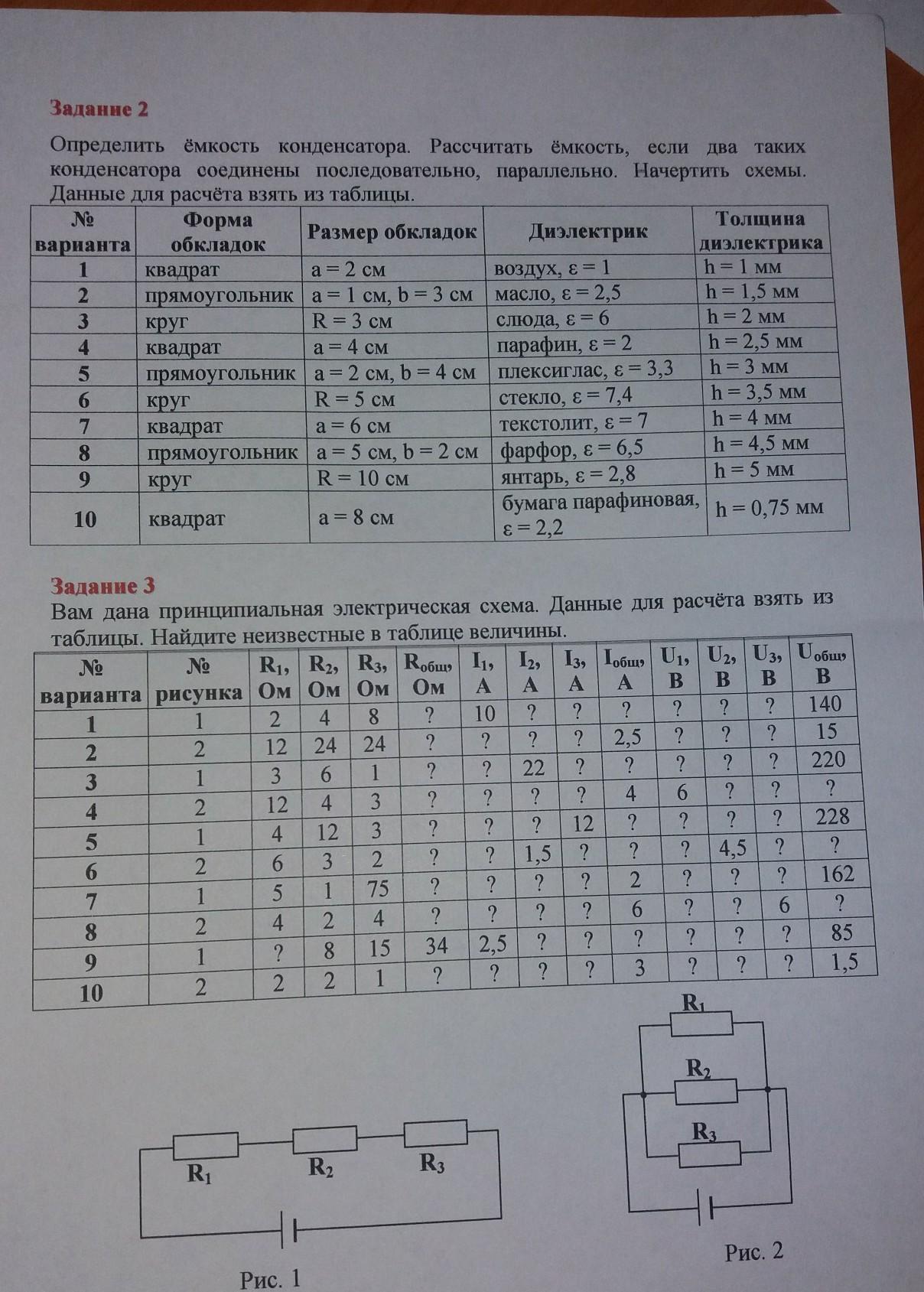

Ответы на вопросы на фотографии

Вариант 9

Задание 2

Пластина - круг

Изолятор - янтарь

Дано:

R = 10 см = 0,10 м

ε = 2,8

ε₀ = 8,85*10⁻¹² Ф/м - диэлектрическая постоянная

h = d = 5 мм = 0,005 м

_______________

C - ?

1)

Площадь пластины:

S = π*R² = 3,14*(0,10)² = 0,0314 м²

Емкость конденсатора:

С = ε*ε₀*S / d = 2,8*8,85e⁻¹²*0,0314/0,005 ≈ 156*10⁻¹² Ф = 156 пФ

При параллельном соединении:

C₁ = 2*C =2*156 = 312 пФ

При последовательном соединении

C₂ = C/2 = 156 / 2 = 78 пФ

_________

Задание 3

Схема 1 - последовательное соединение проводников.

1)

R₂₃ = R₂+R₃ = 8 + 15 = 23 Ом

R₁ = Rобщ - R₂₃ = 34 - 23 = 11 Ом

2)

I₁ = I₂ = I₃ = Uобщ / R общ = 85 / 34 ≈ 2,5 A

3)

U₁ = I₁*R₁ = 2,5*11 = 27,5  В

U₂ = I₂*R₂ = 2,5*8 = 20  В

U₃ = I₃*R₃ = 2,5*15 = 37,5  В
