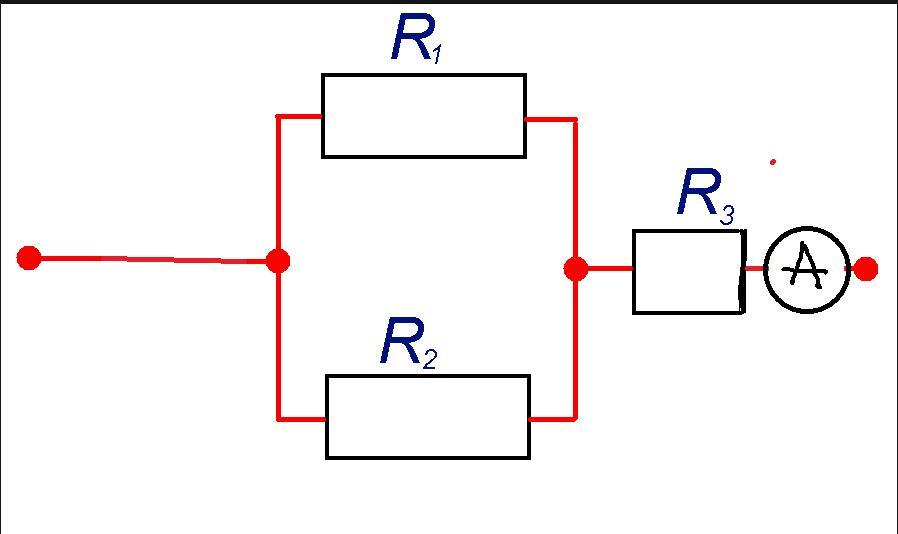

Определите общее сопротивление цепи и напряжение на клеммах цепи, если R1=3 Ом, R2=6 Ом, R3=5 Ом, показания амперметра 2 А

R1 и R2 соединены параллельно, тогда эквивалентное им сопротивление

R12 = (1/R1+1/R2)^-1 = (1/3+1/6)^-1 = 2 Ом.

R12 и R3 соединены последовательно, тогда их эквивалентное сопротивление (и, пренебрегая сопротивлением амперметра, общее сопротивление цепи)

R = R12+R3 = 2+5 = 7 Ом.

Как следует из закона Ома, сила тока на участке цепи пропорциональна напряжению, приложенному к концам участка, и обратно пропорциональна сопротивлению этого участка. Тогда напряжение на клеммах

U = I*R = 2*7 = 14 В
