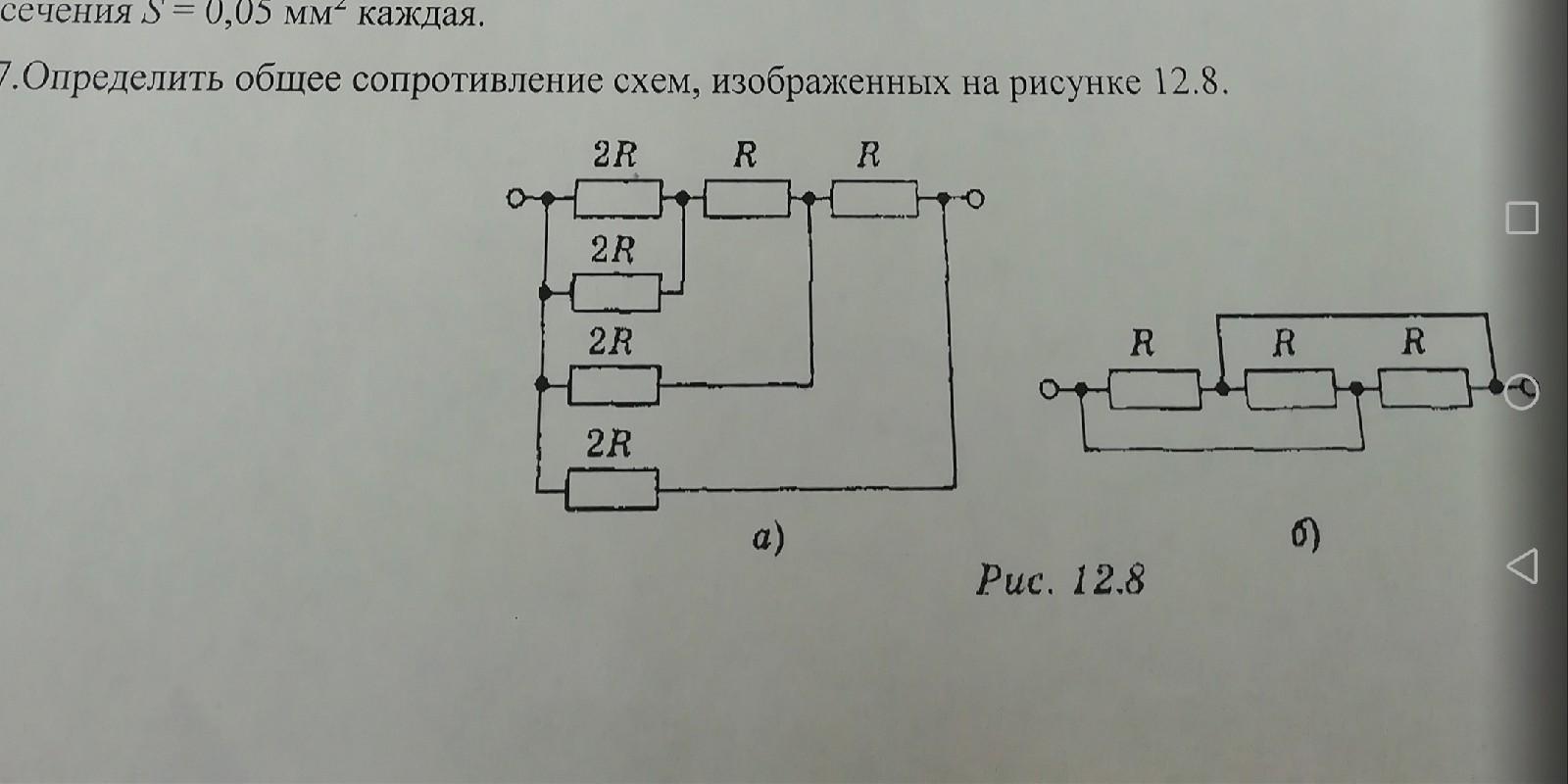

Помогите определить общее сопротивление схем изображенных на рисунке 12.8, очень срочно

Для того чтобы решить данную задачу, нужно знать 2 формулы сложения сопротивлений:

При последовательном соединении: Rобщ = R1 + R2 + ... + Rn

При параллельном соединении: 1/Rобщ = 1/R1 + 1/R2 + ... + 1/Rn

Также, если параллельно соединены 2 резистора, то можно применить формулу: R1*R2/(R1+R2)

На рисунке а) общее сопротивление равно R

1) Резисторы в левом верхнем углу соединены параллельно, значит их общее сопротивление R. Дальше прибавляем к ним последовательно соединенный резистор с сопротивлением R, получаем 2R.

2) У нас снова 2 параллельных системы резисторов с сопротивление 2R, что в итоге дает общее в R, снова прибавляем к нему последовательно соединенный резистор с сопротивлением R, получаем 2R.

3) По аналогии делаем третий раз, в итоге у нас остаются 2 системы резисторов с сопротивлениями по 2R, что в сумме дает R

На рисунке б) общее сопротивление равно R/3, так как все эти 3 резистора соединены параллельно.
