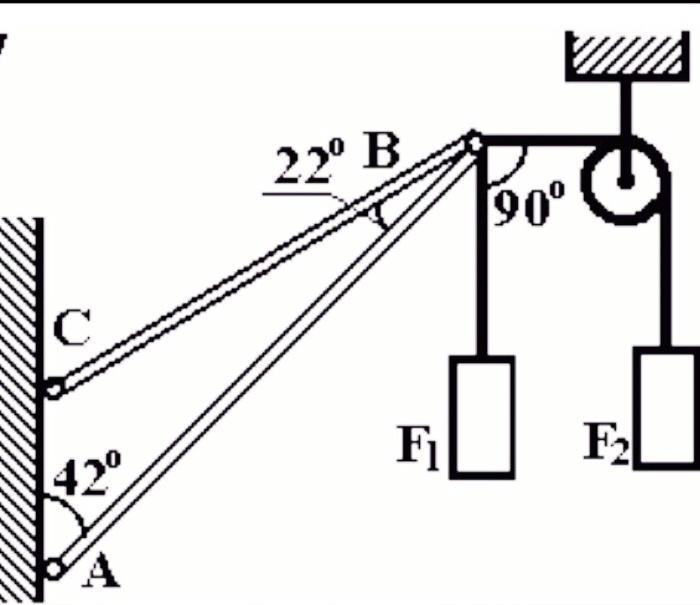

Добрый, помогите по техмех, какое тут должно быть уравнение равновесия?
N2=p1cos42-p2cos22
N1=p1cos22+p1cos42
?
С остальным справлюсь, чтобы определить усилие в стержнях, но проблема с углами

0у: -F1+SAsin48°-SCsin26°=0

F2 без всяких синусов огибает блок и тянет шарнир В вправо, т.е. полностью проецируется на 0х (пренебрегая трением в блоке)

На 0у её проекция =0

Блок поворачивает вектор F2 на 90°

Но мы пишем равновесие шВ, на него действует веревка с силой F2, вот и переносим эту силу по веревке к шарниру

(не пойму, что за N и р, надо рисовать)От обоих грузов верхний работает на растяжение (тянет В к стенке), нижний на сжатие (толкает В от стенки). F1 параллелен стенке, F2 перпендикулярен, тогда АВF1= A= 42°, угСВF1=угС=64°, угСВСтенка= 26°, угАВСтенка=48°
