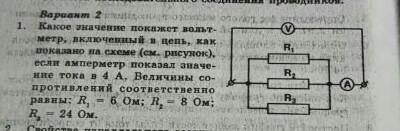

  • Физика!!!! какое значение покажет вольтметр, включенный в цепь как показано на схеме ​

    question img

Ответы 1

  • Резисторы в цепи соединены параллельно.

    Общее сопротивление:

    \displaystyle \tt \frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}=\frac{R_{2}R_{3}+R_{1}R_{3}+R_{1}R_{2}}{R_{1}R_{2}R_{3}}=\frac{8\cdot24+6\cdot24+6\cdot8}{6\cdot8\cdot24}=\frac{384}{1152}=\frac{1}{3}\\\\\\R=3 \ (Om)

    Напряжение на вольтметре:

                  U = I · R = 4 · 3 = 12 (B)

    Ответ: 12 В.
