решите пожалуйста, очень надо.

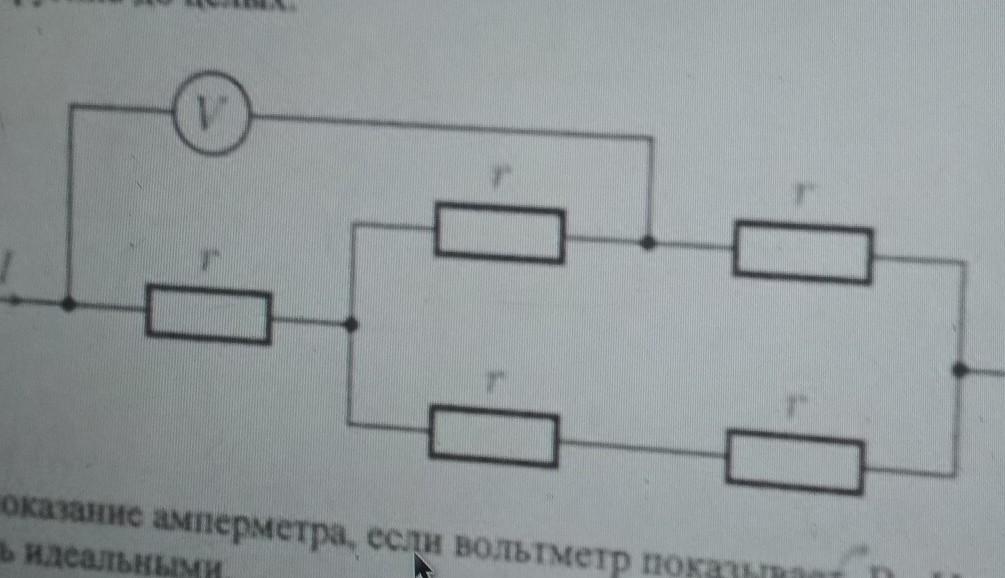

пять одинаковых резисторов с сопротивлением 2 Ом соединены в эл.цепь. (на фото) ток через цепь равен 3А, какое напряжение покажет вольтметр ? ​

Ответ:

9 B

Объяснение:

напряжение на первом (крайнем левом) резисторе

U1=r*I=2*3= 6 B

правая цепь из параллельно- последовательном соединении сопротивлений даст в результате =  2 Ом

Rправые=(r+r)/2=r = 2 Ом

напряжение

U3=I*Rправые=3*2=6 B

Найдем напряжение на левом верхнем резисторе.

U2=U3/2=6/2=3 B

Найдем показания вольтметра.

U=U1+U2=6+3=9B

Ответ: через одиночный резистор течёт ток  3А. Далее ток делится на 2 плеча поровну, то есть  в каждое плечо 3/2=1,5 А. Показание вольтметра равно 3*r+1,5*r=4,5*r=4,5*2=9 В.

Ответ: 9В.

Объяснение:
