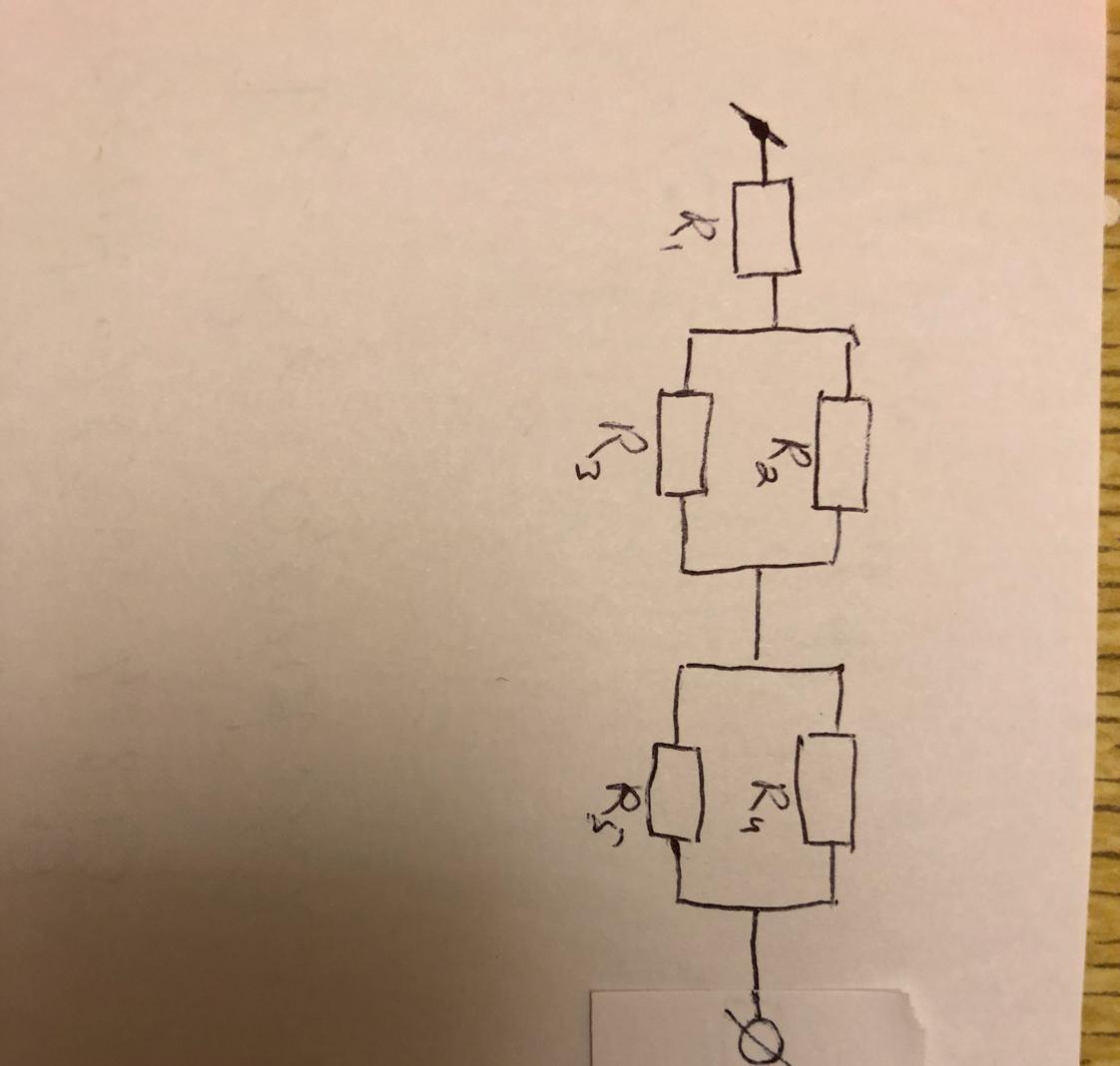

Решите задачу!! 20 БАЛЛОВ!!ПОЖАЛУЙСТА))
Дано:
R1=0,8 Ом
R2=4 Ом
R3=4 Ом
R4=2 Ом
R5=3 Ом
U=4 В
Надо найти:
U1=?
U2=?
U3=?
U4=?
U5=?
I1=?
I2=?
I3=?
I4=?
I5=?

Ответ: U1=0,8 В, U2=U3=2 В, U4=U5=1,2 В, i1=1 А, i2=i3=0,5 А, i4=0,6 А, i5=0,4 А.

Объяснение:

Общее сопротивление участка цепи R=R1+R2*R3/(R2+R3)+R4*R5/(R4+R5)=4 Ом. Общий ток участка i=U/R=4/4=1 А. Отсюда находим токи через сопротивления: i1=i=1 А, i2=i*R3/(R2+R3)=0,5 А, i3=i-i2=0,5 А, i4=i*R5/(R4+R5)=0,6 А, i5=i-i4=0,4 А. Теперь найдём падения напряжений на сопротивлениях: U1=i1*R1=0,8 В, U2=U3=i2*R2=i3*R3=0,5*4=2 В, U4=U5=i4*R4=i5*R5=0,6*2=0,4*3=1,2 В.
