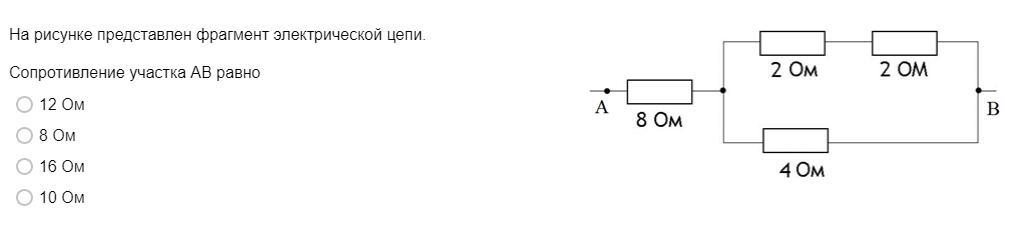

Объясните как решать задачи подобного вида, и почему здесь правильный ответ 10?

Ответ:

Объяснение: В задаче смешанное соединение Rx=2+2=4Ом (соединение последовательное),

1/Ry=1/4+1/4=2/4 (соединение параллельное), т.е Ry=2Ом.

Тогда общее сопротивление между точками АВ равно:

R=8+2=10Ом ( последовательное соединение)
