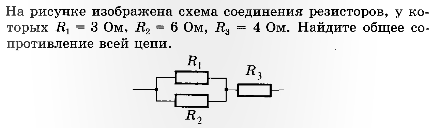

на рисунке изображена схема соединения резисторов, у которых R1 = 3 Ом, R2 = 6 Ом, R3 = 4 Ом. Найдите общее сопротивление всей цепи

R1 и R2 соединение параллельное, тогда R= 3*6/(3+6)=2Ом R и R3 соединены последовательно Rобщее=R+R3=2+4=6Ом
